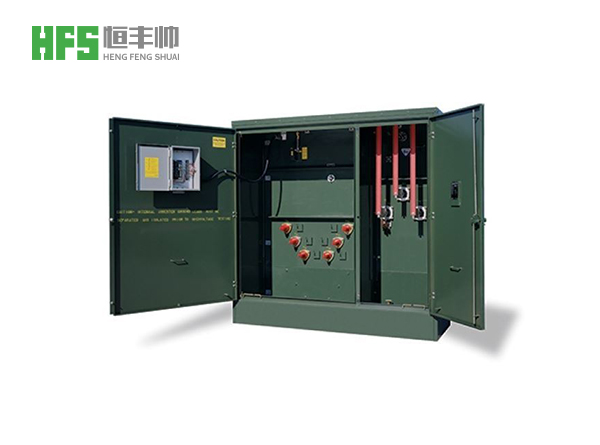

ZGS-13系列2000KVA垫装式变压器

  • 所属分类: 垫装式变压器
  • 浏览次数: 91次
  • 发布日期: 2026-11-06 16:14:56


  • 产品概述:

    ZGS‑13 系列 2000kVA 垫装式变压器,是一体化紧凑型配电设备,集成变压器、高压开关、保护熔断器、有载分接开关以及低压配电柜。支持环网供电与终端供电两种模式,内置计量、无功补偿、低压分支配电功能。


    这款电网级箱变广泛应用于城市市政电网、集中式光伏电站、风电场并网、大型工业园区以及商业综合体。本厂可提供 OEM、ODM 定制服务,满足 ANSI、IEC、CSA 标准以及北美、中东、东南非洲、南美各地电网规范,适配海外项目。


Product advantages




集成组件与核心功能


本款 2000kVA 垫装式变压器将变压器本体、开关、保护、分接开关、低压配电集成在油浸箱体内部,核心元器件标配型号与参数如下:

元器件名称 参考型号 / 规格 主要功能
变压器主体 ZGS‑13‑2000kVA,冷却方式 ONAN 电能变换;可选无氧铜绕组 / 加强型铝绕组,H 级 VPI 真空压力浸渍绝缘体系
油浸式负荷开关 四工位环网型,额定电流 630A;关合电流 31.5kA;短时耐受 12.5kA‑2s;机械寿命≥2000 次 回路分合、隔离;可环网供电或终端供电
高压限流熔断器 双敏熔丝 + ELSP 后备限流熔断器 过载、短路双重保护,规避变压器故障扩大
无励磁分接开关 高压侧 ±2×2.5% 调压档位 手动调压,补偿电网电压波动
高压套管 200A/600A 死头大界面套管(15kV/25kV/35kV 等级) 高压电缆接口,符合 ANSI 死头标准
压力释放阀 弹簧式自动泄压装置 故障超压泄压,防止箱体爆裂
温度监测模块 PT100 绕组 + 油温多点传感器,4‑20mA 信号输出 实时采集温度,可联动散热系统
低压配电单元 塑壳断路器、计量 CT、无功补偿柜按需选配 低压出线、电能计量、无功补偿
辅助配件 不锈钢接地座、吊耳、放油取样阀、激光刻蚀铝铭牌 吊装接地、油样采集、设备标识

备注:可根据客户标书要求更换指定国际品牌元器件。


2000kVA 垫装式变压器核心性能数据




温升指标(依据 IEC 60076‑2、ANSI C57.12.00、GB 1094.2‑2013)


       *  额定满载顶层油温升:≤55K

       *  额定满载绕组平均温升:≤65K

       *  标准环境温度:‑25℃ ~ +45℃;定制极寒 / 高温版本:‑40℃ ~ +55℃

       *  绝缘老化遵循 6℃老化准则,预留充足温升裕度,支持长期满载、周期性过载

       *  过载能力:可长期 120% 负载运行;150% 过载可持续 2 小时,绝缘无永久性损伤




使用寿命与绝缘体系


       *  电网级设计寿命:30 年;定期滤油、标准化维保条件下实际可达 35 年

       *  绝缘方案:高稳定性油纸复合绝缘 + H 级 VPI 真空压力浸渍工艺,减缓重载下绝缘老化

       *  标配全自动测温联动散热,降低热老化风险





能效与损耗数据(ZGS‑13‑2000kVA,60Hz 版本满足 DOE)



项目 实测指标 执行标准
空载损耗 2160W DOE 2016、GB 20052 一级能效
负载损耗(120℃参考) 20645W DOE 2016、ANSI C57.12
满载效率 ≥99.53% 美国 DOE 10 CFR Part431 Subpart‑K




噪声指标


       *  标准款 1 米处满载噪声:≤56dB (A)(IEC/ANSI 测试条件)

       *  低噪升级款:≤49dB (A),采用浮动阻尼底座 + 多层消声隔板,适合城区商住区域




绝缘、短路与防腐防护


       *  雷电冲击 BIL:可定制 110kV /150kV,适配多雷区

       *  短路耐受:通过电网级短路型式试验;绕组加固锁紧结构,抗突发短路冲击

       *  局部放电:型式试验局放<100pC

       *  箱体防腐:C5M 重防腐静电喷塑,盐雾测试≥1000h,涂层设计寿命 30 年

       *  防护等级:箱体标准 IP33;粉尘、沿海潮湿场景可选 IP54 加强版



2000kva 垫装式变压器核心优势




技术领先



全密封油浸箱体结构,杜绝内部凝露,可户外无人值守运行; 高导磁取向硅钢低损耗铁芯,噪声低,抑制新能源逆变器谐波放大; 过载冗余充足、短路耐受能力强,适配光伏、风电非线性谐波负载。





系统接入灵活



支持终端、环网两种运行模式,切换便捷,提升供电可靠性;

多电压定制:高压侧 12.47kV/13.2kV/13.8kV/24.9kV/34.5kV/35kV;低压侧 480Y/277V、600V、400V、415V 等,适配北美、东南亚、中东、欧洲电网制式。




箱体坚固耐用



板材:冷轧钢板,热镀锌基材;激光切割、数控折弯冲孔成型;

表面工艺:静电粉末喷涂,C5M 防腐等级,涂层理论寿命 30 年;

核心变压单元恒丰帅自研自产,核心工序不外协。





可量化制造工艺管控数据


       *  绕线工位:操作人员需完成不少于 6 个月标准化培训方可独立上岗

       *  二次接线:全自动裁线剥线设备,定长加工,降低人工接线差错率

       *  螺栓紧固:扭矩可控电动工具,每颗螺栓留存扭矩记录,全程可追溯

       *  铜排加工:数控冲孔折弯,尺寸公差 ±0.5mm

       *  铁芯叠装:45° 全斜接缝步进叠片工艺,降低漏磁与噪声

       *  绝缘浸渍:VPI 真空压力浸渍,真空度≤100Pa,浸渍压力 0.4‑0.6MPa

       *  出厂必检项目:满载老化试验、温升试验、耐压试验、局放试验、密封检漏、短路阻抗核验;不合格产品返工或免费更换



FAT(工厂验收测试)项目


工厂测试和报告
例行试验() 型式试验(需付费) 特殊试验(需付费)
1) 绕组电阻试验 1) 温升试验( 1) 绝缘特殊试验
2) 电压比测量和联结组标号检定 2) 绝缘型式试验 2) 绕组热点温升测量
3) 短路阻抗和负载损耗测量 3) 对每种冷却方式的声级测定 3) 绕组对地和绕组间电容测量
4) 空载损耗和空载电流测量 4) 风扇和油泵电机功率测量 4) 绝缘系统电容介质损耗因数测量
5) 绕组对地及绕组间直流电阻测量 5) 在90%100%额定电压下的空载损耗和空载电流测量 5) 暂态电压传输特性测定
6) 绝缘例行试验   6) 三相变压器零序阻抗测量
7) 有载分接开关试验   7) 短路承受能力试验
8) 液浸式变压器压力密封试验
9) 充气式变压器油箱压力密封试验
10) 内装电流互感器变比极性试验
11) 液浸式变压器铁心和夹件绝缘测量
12) 绝缘液试验
变压器试验项目及相关标准
1.   绕组电阻测量(GB1094.1之10.2条)
2.   电压比测量和联结组标号检定(GB1094.1之10.3条)
3.   短路阻抗和负载损耗测量(GB1094.1之10.4条)
4.   空载电流和空载损耗测量(GB1094.1之10.5条)
5.   绕组对地绝缘电阻和(或)绝缘系统电容的介质损耗因数的测量(GB/T6451)
6.   绝缘例行试验(GB1094.3)
7.   有载分接开关试验(GB1094.1之10.8条)
8.   绝缘油试验(GB1094.1之10.9条)
9.   特殊试验
9.1绝缘特殊试验(GB1094.3)
9.2三相变压器零序阻抗测量(GB1094.1之10.7条)
9.3声级测定(GB7328)



市场与服务



项目 说明
主要出口区域 北美、东亚、东南亚、中东等全球市场
定制服务 OEM/ODM;电压等级、元器件品牌、降噪方案、防腐等级、箱体 RAL 色号、基础尺寸均可调整
合规标准 ANSI C57、IEEE、DOE、CSA、IEC 60076、GB 1094、GB 17467‑2010、GB/T 14048.8.1、GB 4208;可匹配 EN、GOST、AS/NZS 标准


典型应用场景


       *  城市市政配电、市中心商业综合体

       *  集中式光伏、风电场并网项目

       *  大型工业园区、重载制造厂区

       *  商场、医院、学校等大型公共设施

       *  有防腐需求的滨海工业项目


2000kVA 垫装式变压器常见问题FAQ


Q:这款 ZGS‑13 垫装式变压器的设计使用寿命是多少年?
A:设备设计使用寿命 30 年;在按期滤油、常规巡检的标准化运维条件下,实际运行寿命可达 35 年。绝缘体系遵循变压器 6℃老化准则,预留充足温升裕度延缓绝缘老化。


Q:产品温升指标是多少,依据什么标准?
A:依据 GB 1094.2、IEC 60076‑2、ANSI C57.12.00;额定满载顶层油温升≤55K,绕组平均温升≤65K。标准运行环境 - 25℃~+45℃,可定制 - 40℃~+55℃极端温版本。


Q:2000kVA 这款垫装式变压器空载损耗、负载损耗和满载效率是多少?
A:空载损耗 2160W,120℃参考负载损耗 20645W,满载效率≥99.53%;满足 DOE 2016 以及 GB 20052 一级能效要求。


Q:箱体防腐等级是多少,盐雾测试时长?
A:标准配置 C5M 重防腐静电喷塑,盐雾测试≥1000 小时,涂层设计寿命 30 年;沿海高盐雾区域可以升级更高防腐方案。


Q:设备噪音多大,有没有低噪音版本?
A:标准款 1 米位置满载噪声≤56dB (A);低噪升级款≤49dB (A),采用浮动阻尼底座 + 多层消声隔板,适合居民区、商业街区。


Q:箱体防护等级是多少?
A:标配 IP33;粉尘大、沿海潮湿工况可选 IP54 加强密封方案。


Q:铁芯是什么工艺,有什么好处?
A:高导磁取向硅钢片,45° 全斜接缝步进叠片工艺,降低漏磁、空载损耗以及运行噪音。


Q:生产过程质量管控有哪些可追溯措施?
A:铜排数控折弯公差 ±0.5mm;螺栓采用扭矩工具紧固并留存扭矩记录;元器件批次编号存档;关键工序人员持证上岗,绕线岗位需 6 个月以上培训方可独立操作。


Q:出厂前需要做哪些试验?
A:100% 全检,包含满载老化试验、温升试验、绝缘耐压试验、局部放电试验、密封检漏试验、短路阻抗核验等项目。


Q:运行模式可以环网也可以终端吗?
A:是的,同一台设备支持环网供电、终端供电两种模式,现场接线切换即可,提升配网供电灵活性。


Q:电压等级可以定制哪些规格?
A:高压可选 12.47kV、13.2kV、13.8kV、20kV、33kV、34.5kV、35kV;低压可选 400V、415V、480Y/277V、600V,适配不同国家电网频率 50Hz/60Hz。


Q:联结组别可以改吗?
A:支持 Dyn、Yyn、Dd、Yy、Yd 多种联结组别按需定制,满足不同中性点接地方案。


Q:箱体颜色可以定制吗?
A:支持任意 RAL 色号定制喷塑,下单时请提供色号要求。


Q:是否支持第三方 FAT 见证试验?
A:支持,可按客户要求安排第三方见证出厂试验,提供完整试验报告。


Q:标准质保多久,能不能延保?
A:标准质保 2 年;大型新能源、电网项目可协商延保至 3~5 年,终身提供原厂备件供应。


Q:交期大概多久?
A:标准常规机型生产周期 28‑38 个工作日;重防腐、极温、特殊定制版本 38‑48 个工作日。


Q:可以做 OEM/ODM 吗?是否可以更换元器件品牌?
A:支持 OEM/ODM;高压开关、熔断器、传感器等核心元器件可按客户指定品牌替换,满足项目标书要求。


Q:出口可以提供哪些认证资料?
A:可提供 ISO、CE、CB、UL 等证书,产品设计兼容 ANSI C57、IEEE、IEC、GB、EN、GOST、AS/NZS 等多国标准,配套中英文试验报告、铭牌资料。





Product parameters
选型表
序号 项目 单位 提供参数
1 制造商 — 恒丰帅(HENGFENGSHUAI)
2 产品类型 — 垫装式变压器(Pad Mounted Transformer)
3 执行标准 — IEEE C57.12.00 / IEEE C57.12.90 / IEEE C57.12.28
4 能效标准 — 符合 DOE-2016 能效要求
5 认证 — UL 认证
6 额定容量 kVA 2000kVA
7 一次侧电压 V 13200V
8 分接范围 % ±2×2.5%
9 二次侧(负载)电压 V 416/240V
10 绕组材质 — 铝绕组
11 绝缘液类型 — 矿物油 或 FR3 阻燃酯油
12 高压套管高压套管额定电流(200A / 600A)高压套管基座配置低压套管接线孔数量(4 / 6 / 8 / 12 / 16 / 20 孔)中性线(X0)套管配置电缆 / 肘型接头类型(负荷开断型 / 无开断型) —A———— 前置封闭式套管200A通用基座(200A)12 孔4 孔接线端子负荷开断型
13 进线方式(配置)环网供电真空故障断路器(VFI)熔断器 / 开关联锁过流保护方案(Bay-O-Net / ELSP / 管式熔断器)熔断器特性(电流感应型 / 双元件型)避雷器连接方式(肘型 / 前置封闭避雷器) —————— 环网进线不配置(可选配)配置Bay-O-Net 熔断器电流感应型肘型避雷器
14 一次 / 二次接线方式 — 三角形(星形)
15 联结组别 — Dyn11
16 频率 Hz 60Hz
17 相数 — 三相
18 冷却方式 — ONAN 油浸自冷
19 安装类型 — 户外型
20 绝缘等级 — A 级
21 安装方式 — 底座安装(垫装式变压器落地安装)
22 阻抗(Uk)电压调整率(功率因数 1.0)励磁涌流绕组直流电阻(高压 / 低压)阻抗 X/R 比值 %
%
标幺值
Ω
—
5%(±10%)0.65额定电流 8~12 倍(峰值)详见出厂试验报告9.5
23 温升指标 65/55/60℃油平均温升油顶温升绕组温升 ℃
K
K
50℃
55K
65K
24 空载损耗(85℃条件下) kW 2.317
25 负载损耗(85℃条件下) kW 10.428
26 效率(50% 负载)系统接地方式(直接接地 / 阻抗接地)空载电流DOE 测试点效率(35% / 50% 负载) %
—
%
—
99.51%
星形
直接接地
0.4%
同第 26 项(50% 负载)
27 噪声水平(NEMA TR1 标准) dB <63dB
28 雷电冲击耐压 BIL:高压 / 低压 kV 95/30kV
29 短时工频耐压 高压 / 低压 kV 45kV / 5kV
30 参考尺寸及重量高度宽度长度绝缘油重量绕组重量铁芯重量总重箱体颜色 mm
mm
mm
KG
KG
KG
KG
—
200021002500120042014104930孟塞尔色卡 7GY 3.29/1.5
31 环境条件最高环境温度环境年平均温度运行环境温度储存环境温度运行环境湿度腐蚀等级(ISO-12944-2)外壳防护等级绝缘等级箱盖形式(螺栓连接 / 焊接)柜体深度(20 英寸 / 24 英寸 / 30 英寸)箱体材质(碳钢 / 不锈钢)高低压室隔板柜门锁紧方式(三点锁 / 五方螺栓) ℃
℃
℃
℃
———
——
in
———
40℃20℃-25 ~ 40℃-25 ~ 40℃<95%C3NEMA 3RA 级(105℃)螺栓紧固式24 英寸碳钢配置五方螺栓
32 标准配置件
真空压力表 1 件
压力释放阀(YSF-35/25)1 件
注油口 1 件
插式熔断器(铜)3 件(140A)
后备熔断器(铜)3 件
油位计 1 件
指针式温度表 WTZK-02 1 件
分接开关(5 档)1 件
高压套管通用基座 6 件
高压套管电缆接头 3 件
低压套管星形螺栓式 4 件
加强筋 1 套
接地端子 4 件
低压室带取样阀放油阀 1 件
铭牌 1 件
真空注油要求
箱体压力 / 渗漏
试验干燥 / 真空工艺
铭牌类型(激光刻字 / 不锈钢)
吊耳
2位置T 型吊耳
4 位置 T 型吊耳
箱体附件柜体
五金件:五方柜门螺栓
计量组件(CT/PT/ 计量插座)
控制箱 / 接线箱
带触点仪表(液位 / 真空压力 / 指针温度计)
高低压室
油取样阀
变压器安装说明书
质保期
包装形式(散件 / 集装箱整装)
起运港 / 贸易条款
型式试验报告
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
kPa
—
—
—
—
—
—
—
—
—
—
年
—
—
—






是(真空注油)
69kPa(10psi),保压 1 小时,无渗漏
是(热风循环 + 真空干燥)
不锈钢铭牌
标配
客户可选
客户可选
客户可选
客户可选
客户可选
配置
配置
配置
配置
是
18 个月
集装箱整装
青岛港 / EXW
可按需提供


   获取技术支持

Ordering instructions

需要为您的项目定制设计?



客户下单时请提供以下资料:


       *  主回路原理图、二次系统图

       *  辅助回路电气图、端子排布图

       *  设备布置图、组合图、基础图

       *  主元器件品牌、型号、规格、数量要求

       *  进出线电缆规格

       *  箱体表面颜色(RAL 色号)

       *  特殊技术要求:温升裕度、降噪等级、防腐等级、绝缘升级、极温适配、第三方见证出厂试验 FAT 等

       *  其余特殊需求可与恒丰帅电气技术协商
