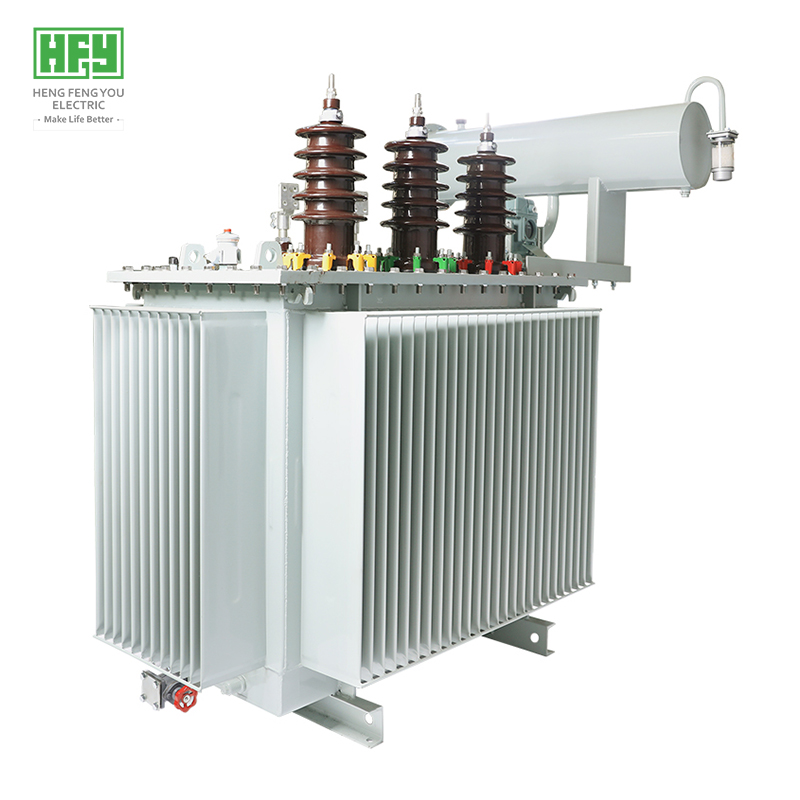

35KV三相油浸式电力配电变压器

  • 所属分类: 油浸式变压器
  • 浏览次数: 114次
  • 发布日期: 2026-11-06 16:30:22


  • 产品概述:

    恒丰帅 35kV 三相油浸式配电变压器已在全球 50 多个国家和地区投入运行并通过验证。产品主要应用于 33kV/35kV 配电网、工矿企业及民用建筑供电系统,大量出口至东南亚、中东、非洲、南美等采用 IEC 标准的地区。


    产品符合国际标准 IEC 60076‑1/2/3/5、IEC 60137、IEC 60214‑1、IEC 60296 以及中国国家标准 GB 1094‑1996、GB/T 6451‑2008、GB/T 7597‑2007,可提供符合性声明,用于目标市场进口审核。


Product advantages

35kV三相油浸变压器的主要优势


领先技术

         *   高压铜带绕组工艺:提升雷电冲击耐受能力,按照 IEC 60076‑3 全波雷电冲击试验标准完成全套测试。
         *   低压铜箔绕组工艺:采用优质 A 级绝缘材料,耐热温度 105℃。
         *   漏磁小、机械强度高,短路耐受性能优异,可满足 IEC 60076‑5 标准承受 2 秒短路应力的要求。
         *   铁芯采用 45° 全斜接缝阶梯叠片结构,降低空载损耗与噪音,典型噪音值≤58 分贝 (A)。



油箱与外壳

         *   采用三菱激光切割、数控冲孔、折弯设备,尺寸公差可控制在 ±1.5 毫米以内。
         *   ABB 机器人自动焊接 + 激光检漏检测;焊缝合格率达 99.99998%,实现零渗油目标。
         *   环氧静电喷涂工艺;干膜总厚度≥120 微米,涂层硬度≥0.4。通过 ISO 12944‑6 标准 500 小时中性盐雾测试,涂层设计使用寿命≥20 年。沿海、高湿地区可升级选配 C4‑M 重防腐涂层(可通过 1440 小时盐雾测试)。
         *   全密封密闭油箱结构,免维护;在额定负载且定期维护条件下,整机设计寿命≥30 年。



铁芯

         *   原材料:宝钢、武钢出产的高等级取向冷轧硅钢片,带矿物氧化绝缘涂层。
         *   裁切与叠装工艺经过优化,最大限度降低空载损耗、空载电流和运行噪音,叠片间隙控制在 0.02 毫米以下。
         *   铁芯夹紧加固结构、防震设计,保证长途运输与现场长期运行过程中结构完好。



绕组

         *   低压绕组:高纯铜箔结构,绝缘电阻性能优异。
         *   高压绕组:绝缘铜导线,采用恒丰帅专属加工工艺。
         *   径向支撑结构优化,可有效抵御短路故障产生的径向机械应力。



优质原材料

         *   硅钢片:宝钢、武钢高等级取向硅钢片。
         *   无氧铜原料:铜纯度≥99.97%。
         *   变压器油:中石油昆仑 25# 高级变压器绝缘油。



其他设计细节

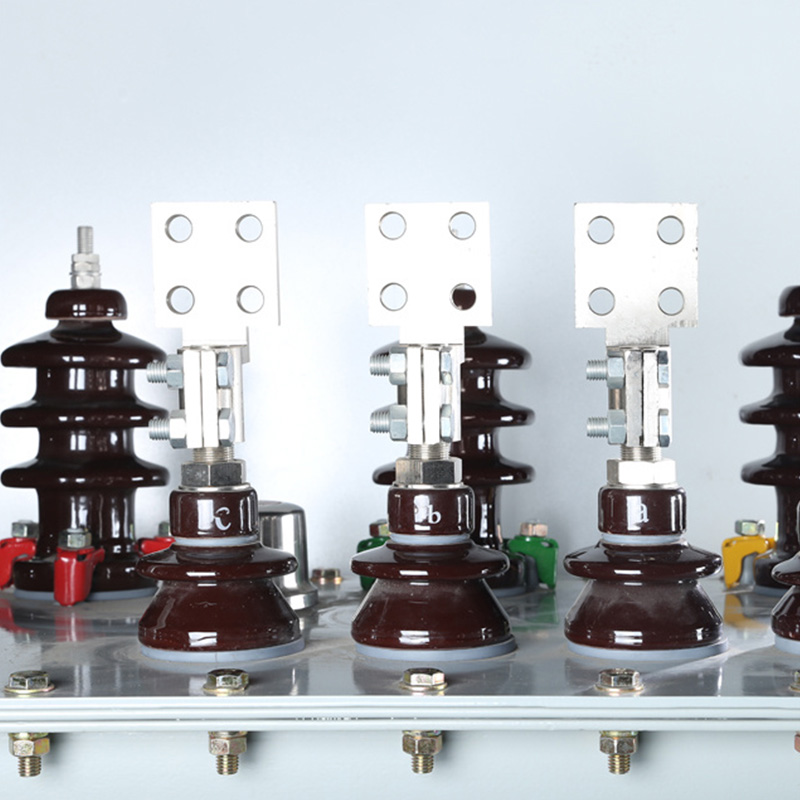

         *   低压出线端子:镀锡铜排,具备抗氧化能力,适合长期户外使用。

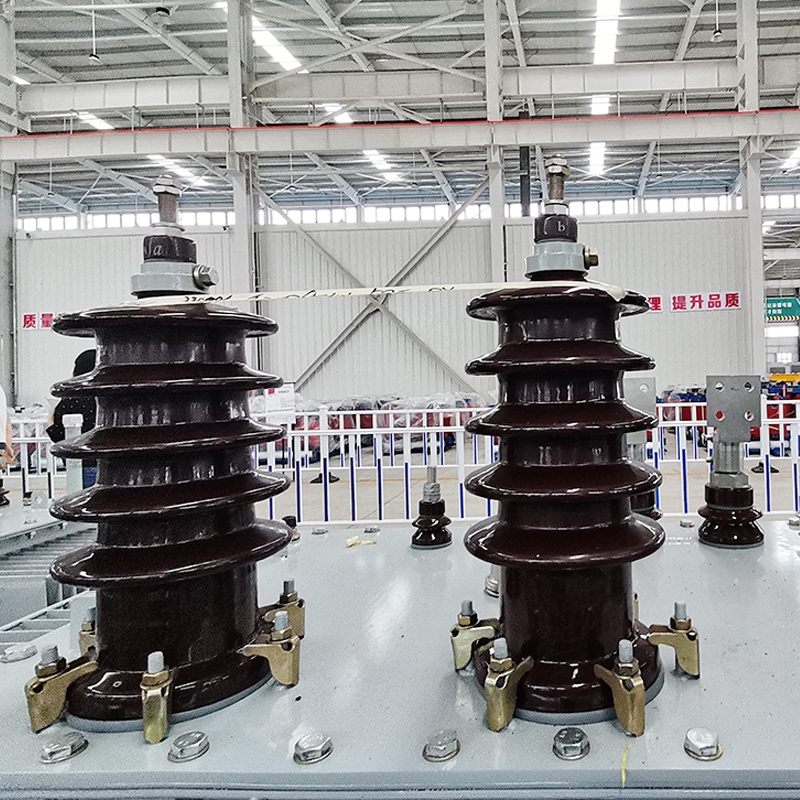

         *   高压出线端子:环形镀锡螺栓。
         *   标配无励磁分接开关(NLTC),分接档位为 5 档或 7 档;可按需选配有载分接开关(OLTC)。
         *   容量 630kVA 及以上变压器配置瓦斯继电器,用于内部故障保护。



专利技术

采用恒丰帅 “超低损耗节能电力变压器” 专利技术,原材料消耗可降低 5%,变压器总损耗相比市面主流同类产品低 10%–20%,节能环保效果更佳。



厂内检验与出口文件支持

每台变压器发货前均完成全套出厂验收试验(FAT),包含例行试验、绝缘试验及抽样型式试验。可安排 SGS、BV 第三方实验室见证检验。可提供英文出厂试验报告、尺寸图纸及运维手册,满足海外清关与电网验收要求。







应用场景


         *   城乡 35kV 配电网
         *   矿山、化工及重工业供电
         *   地面式光伏电站
         *   陆上风电升压系统
         *   商业综合体、大型工业园区
         *   海外输配电 EPC 总承包项目
         *   偏远地区独立供电系统




FAT(工厂验收测试)项目


工厂测试和报告
例行试验() 型式试验(需付费) 特殊试验(需付费)
1) 绕组电阻试验 1) 温升试验( 1) 绝缘特殊试验
2) 电压比测量和联结组标号检定 2) 绝缘型式试验 2) 绕组热点温升测量
3) 短路阻抗和负载损耗测量 3) 对每种冷却方式的声级测定 3) 绕组对地和绕组间电容测量
4) 空载损耗和空载电流测量 4) 风扇和油泵电机功率测量 4) 绝缘系统电容介质损耗因数测量
5) 绕组对地及绕组间直流电阻测量 5) 在90%100%额定电压下的空载损耗和空载电流测量 5) 暂态电压传输特性测定
6) 绝缘例行试验   6) 三相变压器零序阻抗测量
7) 有载分接开关试验   7) 短路承受能力试验
8) 液浸式变压器压力密封试验
9) 充气式变压器油箱压力密封试验
10) 内装电流互感器变比极性试验
11) 液浸式变压器铁心和夹件绝缘测量
12) 绝缘液试验
变压器试验项目及相关标准
1.   绕组电阻测量(GB1094.1之10.2条)
2.   电压比测量和联结组标号检定(GB1094.1之10.3条)
3.   短路阻抗和负载损耗测量(GB1094.1之10.4条)
4.   空载电流和空载损耗测量(GB1094.1之10.5条)
5.   绕组对地绝缘电阻和(或)绝缘系统电容的介质损耗因数的测量(GB/T6451)
6.   绝缘例行试验(GB1094.3)
7.   有载分接开关试验(GB1094.1之10.8条)
8.   绝缘油试验(GB1094.1之10.9条)
9.   特殊试验
9.1绝缘特殊试验(GB1094.3)
9.2三相变压器零序阻抗测量(GB1094.1之10.7条)
9.3声级测定(GB7328)


为什么选择恒丰帅 35kV 油浸式电力变压器



✅ 高标准设计,适配多区域电网工况 恒丰帅 35kV 油浸式电力变压器按照 IEC 60076 系列国际标准设计制造,可匹配国内国标、中东、非洲、东南亚等多国电网规范。产品具备优良的绝缘性能与短路耐受能力,可稳定承载重载冲击,既适用于国内 35kV 变电站、光伏风电升压站,也满足海外海外电站、油田、矿山、大型工业厂区的中长期供电需求。设备可适应风沙、高温、高湿等复杂户外环境,设计使用寿命可达 25 年,运维得当可进一步延长使用周期。


✅ 丰富的定制配置,贴合项目差异化需求 支持定制额定容量、变比、联结组别、冷却方式(ONAN/ONAF)、有载调压 OLTC / 无载调压方案;绕组可选铜绕组或铝绕组,可按需升级防腐等级、盐雾防护方案。配套附件可按需选配压力释放阀、油位计、测温组件、避雷器、瓦斯继电器等全套保护器件,铭牌、技术文件支持多语种定制,适配不同国家业主、EPC 总包的项目交付要求。


✅ 严苛出口级试验体系,质量可追溯 每一台 35kV 油浸式变压器出厂前完成全套 FAT 工厂验收试验,包含绝缘、损耗、变比、直流电阻等例行试验;可支持 SGS、BV 等第三方机构到场见证试验,出具英文版试验报告。从硅钢片、电磁线、绝缘材料等原材料入厂检验,到器身装配、真空注油、成品终检,全流程质量管控,降低现场投运故障风险,满足国内外电网验收审核标准。


✅ 成熟海外项目交付能力,一站式配套服务 恒丰帅深耕输配电设备制造多年,35kV 等级变压器已批量出口至中东、非洲、东南亚等多个国家,熟悉海外电站、油气、新能源项目的交付流程。可提供出口专用防锈包装、全套英文图纸、运维手册、质保文件,配合安排物流订舱、单证制作,支持监造、工厂验收对接,为海外总包商、电力经销商、工业客户简化采购流程。


✅ 全周期技术服务保障 售前提供电网选型校核、方案对比、短路参数核算;生产阶段支持客户到厂监造、见证试验;发货后提供远程安装指导、调试技术支持;建立快速响应机制,及时处理现场运维疑问,可根据项目合同安排现场技术服务,为变电站、新能源电站、工矿项目长期稳定供电保驾护航。



项目案例

35kV 三相油浸配电变压器外壳


我们已为多个海外电网及新能源项目供应 35kV 油浸式配电变压器。工程团队可提供全流程技术对接、图纸确认、厂内验收、物流追踪以及售后技术指导服务。


如需,我们可提供项目实拍图、试验报告及客户推荐信供参考。


   联系我们


35kV三相油浸变压器常见问题解答(FAQ)


Q1:这款 35kV 油浸式变压器遵循哪些标准?

A1:产品符合 IEC 60076 系列、IEC 60137、IEC 60214‑1、IEC 60296 以及对应的中国国家标准,可提供符合性声明,用于海外项目审核。



Q2:该变压器可出口至哪些国家和地区?

A2:已有 50 多个国家的运行业绩,适用于东南亚、中东、非洲、南美等采用 IEC 标准的市场;针对沿海高盐雾环境,可定制升级防腐方案。



Q3:设计使用寿命和工作环境温度是多少?

A3:在额定负载、定期维护条件下,设计使用寿命≥30 年。标准环境温度:-25℃~+40℃,短期峰值可达 + 45℃。



Q4:无励磁分接开关(NLTC)和有载分接开关(OLTC)有什么区别?

A4:标配 NLTC(无励磁分接开关),必须在完全断电后才能调节分接档位;OLTC(有载分接开关)可带负载在线调节变比,为定制选配项。



Q5:海外项目是否可以提供出厂试验报告(FAT)以及第三方见证试验?

A5:每台产品发货前均完成全套出厂试验,配套英文出厂试验报告。如用于清关或电网验收,可按需安排 SGS/BV 等机构见证试验。



Q6:针对恶劣现场工况,有哪些防腐选配方案?

A6:标准涂层通过 ISO12944 500 小时中性盐雾测试;可选 C4‑M 重防腐版本,盐雾测试时长可达 1440 小时,适配沿海、高湿、多粉尘场所。



Q7:标配哪些保护器件?

A7:标配压力释放阀、油位计、温度指示器;容量≥630kVA 时,配置瓦斯继电器(布赫霍尔茨继电器)。





Product parameters

选型表



输入电压:35kV
输出电压:0.4kV
容量:50–5000 kVA
频率:50Hz/60Hz
调压方式:无励磁调压(NLTC,无载分接开关)
备注:电压、容量、频率、联结组别及损耗均可根据客户要求定制
额定容量Capacity 额定电压及分接范围Rated voltage&Off-load tapping   联结组标号
Vector
 GroupSymbol
空载损耗
NO-load
loss(W)
负载损耗
Load loss(W)
空载电流
NO-load current
短路阻抗Short
circuit impedance(%)
高压
H.V(kv)
高压分接范围
 High pressure
  Tap range(%)
低压
L.V(kv)
50 kva 33kV
35kV
38.5kV
±5%
±2x2.5%
0.4
Dyn11
Yyn0
210 1270/1210 2.0 6.5
100 kva 290 2120/2020 1.8 6.5
125 kva 340 2500/2380 1.7 6.5
160 kva 360 2970/2380 1.6 6.5
200 kva 430 3500/3330 1.5 6.5
250 kva 510 4160/3960 1.4 6.5
315 kva 610 5010/4770 1.4 6.5
400 kva 730 5050/5760 1.3 6.5
500 kva 860 7280/6930 1.2 6.5
630 kva 1040 8280 1.1 6.5
800 kva 1230 9900 1.0 6.5
1000 kva 1440 12150 1.0 6.5
1250 kva 1760 14670 0.9 6.5
1600 kva 2120 17550 0.8 6.5
2000 kva 2490 20740 0.8 6.5
2500 kva 2950 24420 0.8 6.5
3150 kva 3510 29050 0.7 6.5
4000 kva 4200 34940 0.7 6.5
5000 kva 4960 41160 0.7 6.5


   获取技术支持



Ordering instructions
订货须知

请提供变压器核心参数:电压比、额定容量、损耗要求、联结组别、频率。
注明使用工况环境:海拔、环境温度范围、相对湿度、安装地点(沿海 / 内陆 / 矿区)。
明确定制需求:分接开关类型(无励磁调压 NLTC / 有载调压 OLTC)、油箱颜色、储油柜、防腐等级、特殊附件。
确认交付资料(出口项目):英文出厂试验报告,如需可安排第三方见证试验。
最小起订量:1 台。样品 7 天内发货;常规生产周期:30 个工作日,支持全球发货。
