圭亚那电力系统以单相变压器为主，13.2kV高压输入、120/240v低压输出的50-167kva柱上单相变压器，是当地居民区、乡村配电、小型商业场所及基础设施供电的核心设备。恒丰帅电气依托数十年输配电设备研发制造经验，结合圭亚那电网标准、热带草原气候特点及用电需求，严格遵循ANSI、IEC、IEEE等国际认证规范，提供从设计、生产、测试到现场交付、安装投运的全流程一体化解决方案，助力圭亚那乔治敦完善配电网建设，实现电力高效、稳定输送。

1 项目概述与技术规格
本方案针对圭亚那乔治敦电网升级，定制100台50-167kva柱上单相变压器，设备采用户外柱上安装设计，体积小巧、重量轻便、防护性强，适配圭亚那高温、多雨、多雷电的热带气候，同时满足当地13.2kV配网电压等级与120/240v民用、小型商用用电需求，可直接挂载于电线杆上，无需单独搭建机房，大幅降低安装与运维成本。
表：柱上单相变压器主要技术参数
参数名称
技术指标
备注

型号
D11系列柱上单相变压器
户外柱上安装，单相结构

额定容量
50kva、100kva、167kva
按需定制，连续额定容量

电压组合
13.2kV/120/240v
高压13.2kV，低压双电压适配民用/商用

额定交流频率
60Hz
适配圭亚那电网标准频率

最大工作电压
14.5kV
预留电压冗余，应对电网波动

联结组别
适配ANSI标准单相联结方式
保障低压供电稳定性，适配民用负载

核心认证
ISO、CE、ANSI、IEEE
符合国际标准及圭亚那本地合规要求

适用环境
高温、多雨、多雷电、高湿
圭亚那热带草原气候专项适配

冷却方式
ONAN（油浸自冷）
适配户外自然散热，无需额外冷却设备

2 设计开发阶段
2.1 电磁与适配方案设计
设计团队结合圭亚那13.2kV配网参数、60Hz频率要求及50-167kva容量需求，开展专项电磁计算与适配性设计：采用专业仿真软件精准核算变压器空载损耗、负载损耗、温升及短路阻抗，优化铁心与绕组参数；针对圭亚那多雷电的气候特点，强化高压侧绝缘设计，增加防雷保护结构；选用高导磁取向硅钢片，降低空载损耗与空载电流，提升设备运行效率，适配当地电力资源高效利用的需求；同时优化低压120/240v双电压输出结构，满足民用照明、小型电器与小型商用设备的多样化用电需求。
2.2 结构图纸设计
完成电磁方案后，由3人技术团队耗时10天，开展全套施工图纸设计，核心设计内容贴合柱上安装与圭亚那气候特点，包括：

铁心与绕组图纸：确定单相铁心结构、硅钢片叠片方式，优化绕组绕制工艺，控制匝绝缘厚度与油道分布，适配60Hz频率下的稳定运行，同时减小设备体积，便于柱上挂载；
绝缘与防雷图纸：设计高强度绝缘结构，选用耐候性绝缘材料，增加高压侧防雷装置，抵御圭亚那频繁雷电天气对设备的损坏；
外壳与安装图纸：采用轻量化、耐腐蚀外壳设计，通过ANSYS有限元分析外壳强度，适配柱上挂载的机械要求；外壳采用防水、防尘、防腐蚀涂层，应对圭亚那高温、多雨、高湿环境，延长设备使用寿命；同时设计便捷的柱上安装支架，便于现场快速安装。
2.3 设计评审
组织技术、工艺、质量三方开展内部评审，重点审查电磁性能、结构强度、防雷防水性能、工艺可行性及圭亚那本地电网合规性，确保设计方案满足技术协议、国际认证要求及现场安装需求，评审通过后，正式进入生产制造阶段。
3 生产制造阶段
3.1 材料采购与检验
严格遵循恒丰帅电气SQA管理体系，针对圭亚那气候与设备使用场景，对所有原材料进行全项复验，杜绝不合格材料投入生产，核心材料采购与检验要求如下：

硅钢片：选用高导磁取向硅钢，重点检测磁性能、厚度精度及耐温性，确保空载损耗达标；
导线与绝缘材料：采用T1无氧铜导线，电阻率与抗拉强度达标；绝缘纸板、电缆纸等绝缘材料，经含水量、电气强度、耐候性测试，适配圭亚那高湿、高温环境；
变压器油与防护材料：选用耐温、耐潮湿的环烷基变压器油，击穿电压与绝缘性能达标；外壳涂层采用户外专用防腐防水涂料，通过盐雾试验，确保长期户外使用不生锈、不脱落；
防雷与附件：采购符合ANSI标准的防雷组件、分接开关及接线端子，确保防雷性能与电气连接可靠性。
3.2 核心部件制造

铁心制造：硅钢片经纵剪、横剪线精准加工，去毛刺后涂覆耐温绝缘层，采用步进搭接工艺叠装，降低接缝处磁阻与空载损耗；叠装完成后，进行空载损耗与空载电流检测，与设计值比对，合格后方可进入下一工序；
线圈制造：在恒温恒湿洁净车间绕制绕组，严格控制匝数准确、换位正确、紧实均匀；高压绕组采用多层绝缘结构，强化防雷绝缘保护；低压绕组适配120/240v双电压输出，绕制完成后，逐台检测直流电阻与匝数，确保电气性能达标；
外壳制造：采用轻量化钢板下料、焊接成型，焊接后开展煤油渗漏试验，检查焊缝质量；经喷砂处理去除氧化皮后，喷涂底漆、中间漆和面漆，涂层厚度与附着力达标，满足户外C4级防腐要求，适配圭亚那恶劣气候。
3.3 装配与干燥

器身装配：将线圈、铁心、绝缘件精准装配，引线采用银铜焊连接，确保机械强度与导电性能；安装分接开关、防雷组件及接线端子，全程控制清洁度，防止金属异物、粉尘残留影响设备性能；
干燥处理：开展2次真空干燥（累计烘干48小时），采用真空热风干燥工艺，彻底去除绝缘材料中的水分，确保绝缘电阻与电气性能，适配圭亚那高湿环境下的长期稳定运行，避免绝缘受潮导致设备故障。
3.4 总装配
干燥后的器身吊入防腐外壳，安装套管、储油柜、测温装置等附件，按照图纸连接引线与控制回路。总装后抽真空至≤133Pa并保持20小时以上，利用真空注油工艺注入合格变压器油，确保设备内部无气泡、无渗漏；最后安装柱上安装支架，完成设备总装配，整体检测设备外观与装配精度。
4 试验验证阶段-FAT
4.1 例行试验
每台柱上单相变压器出厂前，必须完成全套例行试验，确保设备性能达标，核心试验项目包括：

电气性能测试：绕组直流电阻测量（所有分接位置）、电压比测量和联结组标号检定，确保变比精准、极性正确，适配13.2kV/120/240v电压要求；
绝缘与油质测试：绝缘电阻、吸收比或极化指数测量，评估绝缘受潮情况；介质损耗因数（tanδ）测量，检测绝缘整体状况；变压器油击穿电压、微水、色谱分析，确保油质达标；
运行性能测试：空载损耗和空载电流测量（额定电压下）、负载损耗和短路阻抗测量（额定分接下），验证设备运行效率；
防雷与保护测试：防雷组件性能测试、分接开关动作试验，确保防雷可靠、分接顺畅。
4.2 型式试验
针对圭亚那市场需求，对首台产品开展型式试验，验证设计合理性与设备可靠性，核心试验项目包括：

温升试验：模拟额定负载下运行，验证绕组和油顶层温升，适配圭亚那高温环境下的运行稳定性；
雷电冲击试验：全波和截波冲击测试，检验设备耐受圭亚那雷电过电压的能力；
局部放电测量：在1.5Um/√3电压下，放电量≤100pC，确保绝缘安全；
声级测定：测量噪声水平，确保≤55dB(A)，适配居民区、乡村等敏感场景；
耐候性试验：模拟圭亚那高温、高湿、淋雨环境，测试设备外壳与内部组件的耐候性能，确保长期户外运行无故障。
4.3 特殊试验
根据圭亚那用户需求，可额外开展特殊试验（可选）：

绕组变形试验：采用频率响应法测量，留存原始波形，作为投运后比对依据，判断设备运输、安装过程中是否受损；
短路承受能力试验：验证变压器耐受短路电流的能力，保障电网故障时设备安全；
绝缘老化试验：模拟长期运行工况，测试绝缘材料老化速度，确保设备使用寿命≥20年。
所有试验记录整理归档，形成完整的出厂试验报告（FAT），随产品一同交付用户，确保试验数据可追溯、可核查。

5 包装运输阶段
5.1 拆卸与防护
试验合格后，结合圭亚那物流特点（多乡村道路、部分区域运输条件有限），开展针对性拆卸与防护处理：

拆卸套管、储油柜等易损附件，单独包装，做好防震、防碰撞防护；
设备本体法兰接口加装密封盖板，充入干燥氮气（压力0.02MPa），保护内部绝缘与变压器油，防止运输过程中受潮、进水；
柱上安装支架单独包装，标注安装位置标识，便于现场快速装配；
设备本体表面包裹防水、防震缓冲材料，避免运输过程中磕碰、锈蚀。
5.2 包装

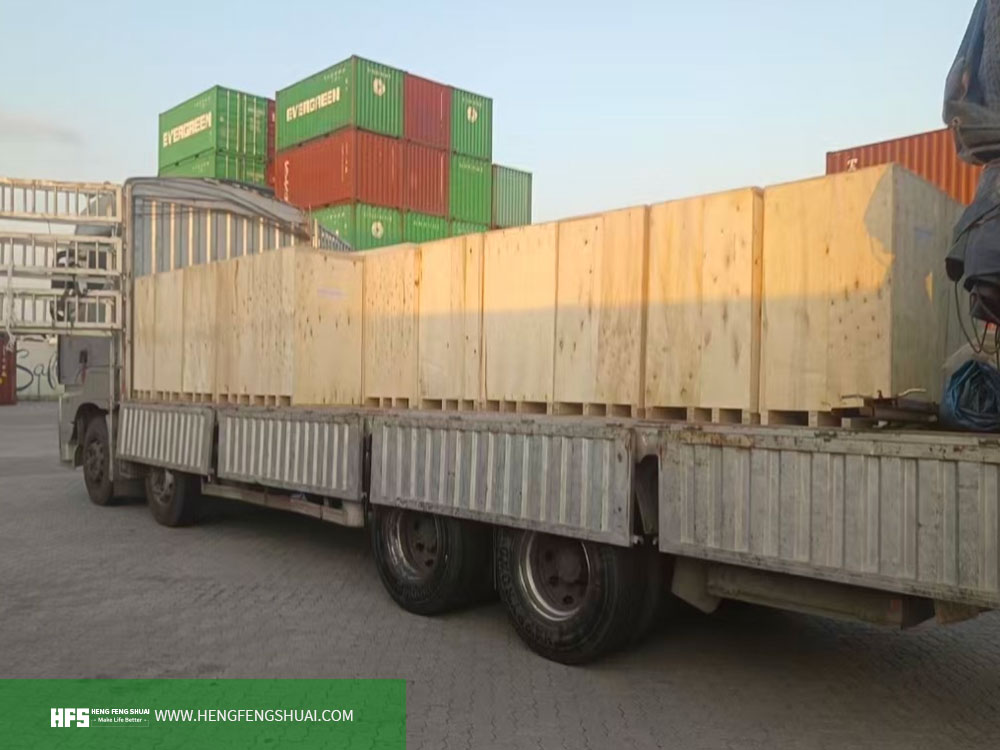

设备本体采用木托架+防水防雨布包装，确保运输过程中防水、防尘、防磕碰；附件装入木质包装箱，分类摆放，标注配件名称与数量；包装箱外标注重心位置、起吊点、禁止倒置、防潮、防震等标识，同时标注圭亚那本地运输合规标识。随箱文件齐全，包括：出厂合格证、FAT出厂试验报告、安装使用说明书（含圭亚那本地语言版本）、装箱单、产品认证证书、配件说明书等。
5.3 运输
结合圭亚那运输条件，50-167kva柱上单相变压器本体重量（不含油）为0.8-1.5吨，采用轻型半挂车公路运输，针对乡村道路狭窄、路况较差的区域，选用小型运输车辆，确保顺利抵达现场。运输前办理圭亚那本地大件运输许可，规划最优运输路线，避开限高、限重及路况较差路段；运输全程安装2台三维冲击记录仪，实时监控振动与冲击情况，确保运输过程中设备无损伤，运输数据存档可追溯。
6 现场交付与安装
6.1 现场交接
设备抵达圭亚那项目现场后，联合用户、当地电力部门开展开箱验收，确保设备完好、资料齐全，核心交接流程包括：

外观检查：检查设备外壳、附件有无锈蚀、磕碰、损坏，密封是否完好，无渗漏痕迹；
附件核对：对照装箱单，核对附件数量、规格，确保无缺失、无错发；
状态检测：检测氮气压力是否正常，判断运输期间密封状态；读取冲击记录仪数据，确认运输过程中冲击、振动未超标；
资料核验：核对出厂合格证、试验报告、认证证书等全套资料，确保符合圭亚那本地电网合规要求。
6.2 现场安装
遵循圭亚那本地电力安装规范，结合柱上安装特点，安排专业技术人员现场指导安装，核心工序如下：

就位挂载：采用小型吊车或液压设备，将变压器本体精准挂载于预设电线杆上，调整水平度与安装高度，固定牢固，确保挂载安全；
附件安装：按图纸安装套管、储油柜、防雷组件等附件，连接高压、低压引线，确保接线规范、接触良好；安装柱上安装支架，固定设备位置；
真空注油：若运输过程中拆卸了储油柜，现场抽真空至规定值后，注入合格变压器油，控制注油速度与油温；
静置排气：注油后静置24小时，多次排放气体继电器内气体，排除设备内部气泡，确保绝缘性能稳定。
6.3 现场交接试验
安装完成后，依据圭亚那电网标准与DL/T 5161系列规范，开展现场交接试验（SAT），核心试验项目包括：

绝缘与油质复测：绝缘电阻、介质损耗因数测量，变压器油简化分析与色谱分析，确保运输、安装过程中绝缘未受损；
电气性能复核：绕组直流电阻、电压比、联结组标号复核，与出厂试验数据比对，确保性能无衰减；
防雷与保护测试：防雷组件性能测试、分接开关动作试验、保护装置校验，确保防雷可靠、保护动作准确；
耐压试验：绕组连同套管的交流耐压试验，检验主绝缘性能，确保设备可安全投运；
绕组变形试验：与出厂波形比对，判断运输、安装过程中绕组是否受损。
6.4 通电投运
交接试验合格后，清理现场，恢复所有保护连接，开展五次空载冲击合闸试验，检查励磁涌流对保护装置的影响，观察设备有无异常声响、发热等情况；空载运行24小时无异常后，正式带负荷投入运行，安排技术人员现场值守24小时，提供投运指导与故障应急处理，确保设备顺利投运。
7 全过程质量管控
7.1 关键控制点

设计阶段：严格遵循圭亚那电网标准与国际认证要求，设计方案经三方评审通过后，方可投入生产；
材料阶段：核心原材料100%复验，不合格材料严禁入库、投入生产；
生产阶段：铁心、线圈等核心部件过程检测，器身装配清洁度管控，每道工序验收合格后，方可进入下一工序；
出厂阶段：全项目FAT试验验收，试验不合格的设备严禁出厂；
运输阶段：三维冲击记录仪全程监控，运输数据存档可追溯，确保设备运输安全；

现场阶段：交接试验数据与出厂数据比对分析，确保设备性能无衰减，安装符合规范。
7.2 资料交付
最终向圭亚那用户交付完整、合规的技术资料，确保用户后续运维便捷，资料包括：

变压器出厂合格证；
FAT出厂试验报告、SAT现场交接试验报告；
安装使用维护说明书（含圭亚那本地语言版本）；
装配图纸（电子版+纸质版）；
产品认证证书（ISO、CE、ANSI等）。
8 总结
恒丰帅电气为圭亚那100台50-167kva-13.2kv-120/240v柱上单相变压器提供的全过程解决方案，并非简单的设备交付，而是基于圭亚那本地电网标准、热带气候特点与用电需求的深度定制化服务。依托数十年输配电设备研发制造经验、完善的质量管控体系及国际认证优势，我们已为全球50多个国家提供优质输配电解决方案，能够精准适配圭亚那乡村、居民区等场景的配电需求，助力当地配电网升级，实现电力高效、稳定、安全输送。立即联系恒丰帅电气（hfs@hengfengshuai.com），获取适配圭亚那本地的柱上单相变压器定制化解决方案，携手推进圭亚那电力基础设施建设。
