50kva柱上单相变压器

  • 所属分类: 单相变压器
  • 浏览次数: 182次
  • 发布日期: 2026-11-09 17:08:13


  • 产品概述:

    50kVA 单相柱上变压器为户外油浸式配电设备,适配美标架空电网,采用杆上安装形式,主要用于居民区、农村架空线路以及小型工商业负荷的电压变换。


    本款公用级柱上变压器支持电压规格定制,可适配不同国家、地区电网规范,支持 OEM&ODM,满足 IEEE C57、ANSI C57、IEC 60076 及各地电力公司技术要求。


    输入电压:11kV、12.47kV、13.2kV、13.8kV、34.5kV 或定制

    输出电压:120/240V、240/480V、347/600V 及其他定制规格


Product advantages



集成组件与核心配置



       *  高压瓷套管(H1、H2 接线端子)

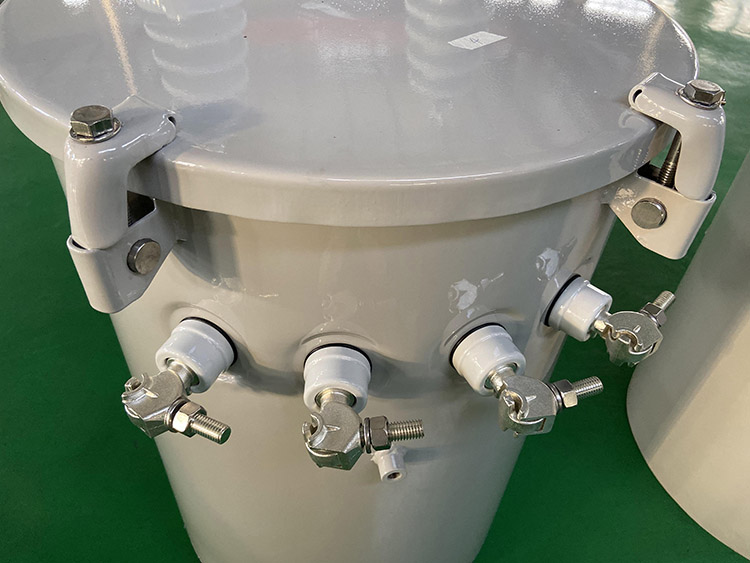

       *  低压瓷质 / 聚合物套管(X1‑X3 端子 + 接地端子)

       *  ANSI 标准自密封泄压阀

       *  NEMA 标准挂架与抱箍支撑板

       *  全铜镀锡环形端子、限流熔断器、避雷器(标准配置)

       *  无 PCB 矿物变压器油;可选 FR3 酯类油




50kva柱上单相变压器产品优势



绕组与铁芯优化设计



采用专属绕组排布方案,漏磁低、机械强度高,大幅提升户外架空工况下的雷电冲击耐受与短路耐受能力。


铁芯选用宝钢 / 武钢 45° 全斜接缝高导磁取向硅钢片,降低空载损耗、振动与运行噪音,提升整体转换效率。低压绕组采用高品质纸包铜线;高压绕组选用优质聚氨酯漆包圆铜线。层间点胶纸将线圈固化为刚性整体,长期运行及长途运输过程中不易发生线圈形变。




高精度全密封圆筒油箱



箱板采用三菱激光下料、数控冲孔折弯,尺寸精度达微米级;全部焊缝由 ABB 机器人自动焊接,配套激光探伤检测,焊缝渗漏率趋近于零,产品一次合格率可达99.99998%。


箱体外部静电喷塑,涂层设计使用寿命 50 年,通过 1000 小时盐雾腐蚀测试,表面硬度≥0.4;沿海场景可升级 C5‑M 高耐盐雾涂层。全密封免维护结构,额定工况下设计寿命>30 年。




优质供应链与严苛质检体系



       *  硅钢片:宝钢、武钢正品高牌号取向硅钢

       *  导体:高纯无氧铜材质

       *  绝缘油:中石油昆仑 25# 矿物变压器油;可选 FR3 阻燃可生物降解酯油

       *  每台出厂前完成全套工厂验收试验(FAT):变比试验、耐压试验、局放检测、绝缘电阻测试、压力渗漏试验,可提供完整试验报告用于项目报审。




灵活定制与完备安全防护



标配限流熔断器、避雷器,抵御过流、雷电冲击与电网波动风险;高低压套管可选瓷质或高强度聚合物材质。电压比、分接范围、损耗指标、漆膜颜色、附属配件均可根据客户单线图及当地电网标准调整。




典型应用场景


       *  城乡架空电网改造项目

       *  住宅小区单相供电

       *  小型商业、轻工业杆上配电

       *  偏远农村架空送电

       *  农场、农业站点配电


标准与认证



本产品严格遵循国际主流配电变压器规范,可配合项目需求提供对应证书、试验文件及第三方认证支持:


       *  IEEE C57.12.00 配电变压器通用技术要求

       *  IEEE C57.12.90 配电变压器试验规程

       *  ANSI C57 系列美标变压器标准

       *  IEC 60076 电力变压器国际标准

       *  NEMA TR‑1 北美变压器行业规范

       *  DOE 2016 北美能效要求

       *  可按需提供 CSA 认证版本,适配加拿大市场


产品已出口北美、拉美、非洲、东南亚市场,广泛应用于架空配网、农网升级、居民供电项目。


为什么选择恒丰帅电气?




✅ 过硬的技术与质量管控



恒丰帅电气拥有 30 年输配电设备制造经验,执行ISO9001 质量管理体系,原材料、生产装配、成品检测全流程管控。每台变压器出厂执行完整 FAT 出厂验收试验,可提供试验记录、影像资料,支持 SGS、BV 等第三方机构到厂监造与见证试验。具备自主节能技术,配电设备设计寿命可达 25‑35 年,有效降低设备全生命周期运维成本。产品兼容 GB、IEC、IEEE/ANSI、CSA 等多国标准,拥有 UL、CSA、CE、KEMA 等多项认证,满足不同国家电网入网验收要求。



✅ 强大定制能力,适配全球项目



支持 OEM/ODM 深度定制,可按照客户单线图纸、当地电网参数、高温 / 高盐雾等特殊工况做专项改型。产品适配光伏、风电、农网改造、工业园区、海外 EPC 各类项目场景,电压、损耗、套管、防腐等级、绝缘油类型均可按需配置。



✅ 可靠交付与供应链保障



建立完善 SQA 供应商质量管控体系,关键原材料全程可追溯,保障产品批次一致性。配电变压器常规最快 15 天交付,熟悉全套外贸单证、出口包装、国际物流流程,产品销往全球 50 + 国家,积累大量美洲、非洲、中东、东南亚海外项目实操经验,能够同步跟进订单生产、检验、装柜全流程进度。同时可提供一站式成套设备配套供货,简化海外客户多供应商采购协调工作。


✅ 全生命周期技术服务



专业电气技术团队提供售前选型、方案优化支持;售后收到故障书面通知,目标12 小时内反馈初步解决方案,可远程提供安装调试、故障排查指导,必要时可协商安排工程师现场服务。质保期内按合同提供配件维修更换,随货提供完整英文技术手册、外形图、接线图、出厂试验报告全套项目报审资料。



✅ 灵活合作模式



无论大型 EPC 项目大批量采购,还是经销商、终端用户小批量试单,均可协商配置、交期与商务条件,致力于建立长期稳定的合作关系。

   联系我们

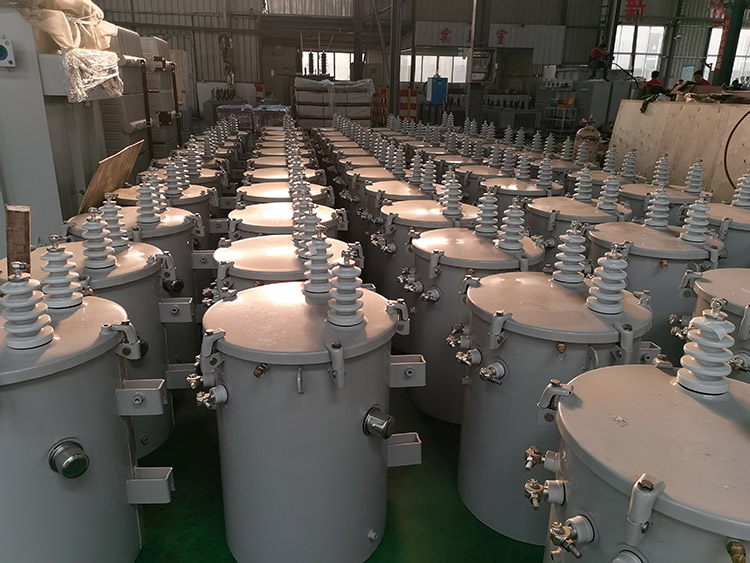

50kVA 单相柱上变压器案例





50kVA 单相柱上变压器常见问答



Q1:这款 50kVA 单相柱上变压器遵循哪些国际标准?
A1:执行 ANSI/IEEE C57.12 系列、IEC 60076、NEMA TR‑1 以及 DOE 2016 能效规范,可定制 CSA 合规版本。


Q2:电压比、分接档位、配件是否支持定制?
A2:支持。一二次电压、无励磁分接范围、损耗参数、套管类型、油漆颜色、附加配件均可依据单线图及当地电力要求调整。


Q3:绝缘油可以替换成 FR3 酯油吗?
A3:可以,FR3 阻燃可生物降解酯油为升级选项,适合有特殊安全要求的场地。


Q4:设备运行环境温度范围是多少?
A4:标准运行区间:‑40℃ ~ +45℃,极寒、高温区域可做专项改型。


Q5:沿海高盐雾环境有哪些防腐方案?
A5:标配静电喷塑防腐涂层;沿海项目可选 C5‑M 重防腐耐盐雾涂层。


Q6:出货随货资料包含哪些?
A6:中文 / 英文操作手册、外形尺寸图、接线原理图、全套出厂试验报告。


Q7:质保周期多久?
A7:发货后 18 个月或投运后 12 个月,以先到者为准。


Q8:是否支持出货前第三方见证试验?
A8:支持,SGS、BV 或客户指定机构可现场见证 FAT 试验及装柜检验。


Q9:询价时需要提供哪些关键技术资料?
A9:额定容量、一二次电压、频率、安装环境(海拔、温度、沿海 / 内陆)、目标市场执行标准以及其他特殊技术要求。我方工程师可快速出具技术方案与商务报价。







Product parameters
选型表

序号 项目 单位 参数
1 制造商   恒丰帅电气
2 产品型号   单相柱上变压器
3 执行标准   IEEE C57.12.00 / IEEE C57.12.90 / IEC 60076 / NEMA TR‑1
4 能效标准   符合 DOE 2016
5 额定容量 kVA 50
6 高压额定电压 V 34500 / 19920 / 13800 / 13200 / 12470 或定制
7 高压分接范围 % ±2×2.5%(无励磁分接)
8 低压额定电压 V 120‑240 / 240‑480 / 347 / 600 或定制
9 联结组别 — Ii0 / Ii6
10 频率 Hz 50/60
11 相数 — 单相
12 冷却方式 — ONAN 油浸自冷
13 安装方式   户外杆上安装
14 绝缘等级 — A 级
15 绕组材质 — 无氧铜(可选铝绕组)
16 绝缘介质 — 无 PCB 矿物油;可选 FR3 酯油
17 高压套管 — 瓷套管;可选聚合物套管
18 低压套管 — 瓷套管;可选聚合物套管
19 短路阻抗 % 2.7%(±10%,可定制)
20 空载损耗 W 135
21 负载损耗(75℃) W 500
22 空载电流 % 0.7%
23 噪声(NEMA TR‑1) dB <58dB
24 雷电冲击耐压 高压 / 低压 kV 95 / 30
25 工频耐压 高压 / 低压 kV 35 / 5
26 温升
  绕组温升 K 65K
  顶层油温升 K 55K
27 外形尺寸
  长 × 宽 × 高 mm 635 × 675 × 1035
  总重 kg 395
28 环境条件
  最高环境温度 ℃ +45℃
  运行环境温度 ℃ ‑40 ~ +45℃
  相对湿度 — <95%(无凝露)
  腐蚀等级 — ISO‑12944‑2 C3;可选 C5‑M
29 标准配置
  自密封泄压阀 只 1
  NEMA 标准挂架及支撑板 套 1
  放油取样阀 只 1
  避雷器 套 1
  限流熔断器组件 套 1
  接地端子 只 2
  不锈钢激光蚀刻铭牌 只 1
  吊耳 套 1
30 油箱压力试验 kPa 69kPa,保压 1h,无渗漏
31 质保期 月 18
32 包装运输   集装箱包装;起运港:青岛 / EXW 可选
33 型式试验报告   按需提供


   获取技术支持

Ordering instructions

需要为您的项目定制方案?



发送单线图、电压等级、当地电网技术要求,我方电气工程师为您出具专项技术方案。


   联系工程师



询价咨询



如需采购符合美标、高可靠性单相柱上变压器用于架空配电项目,欢迎联系恒丰帅电气,请告知所需容量、电压组合、频率、执行标准及项目所在地,销售技术团队将匹配合适配置。
