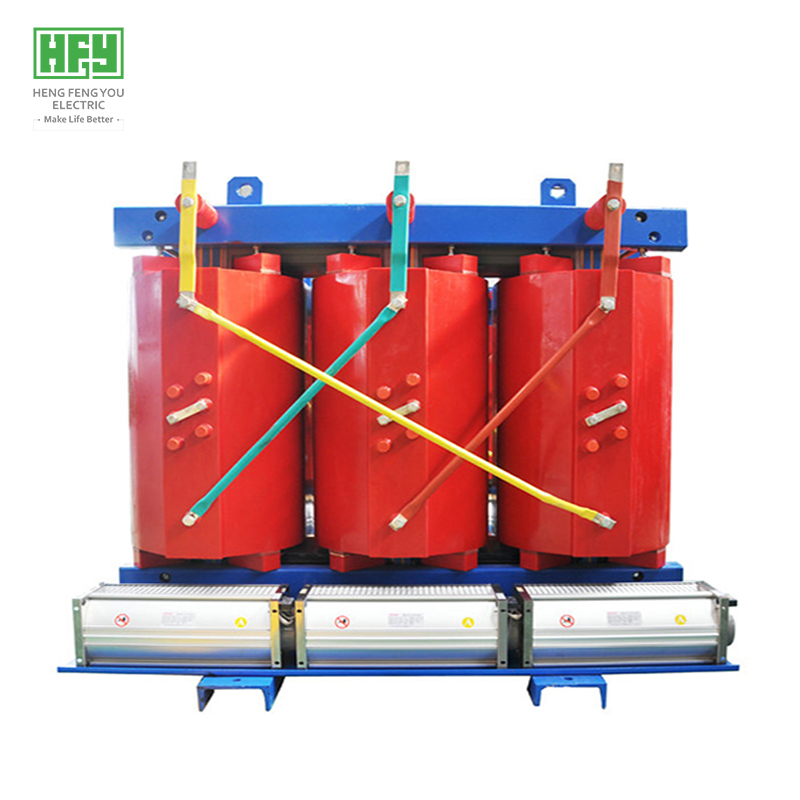

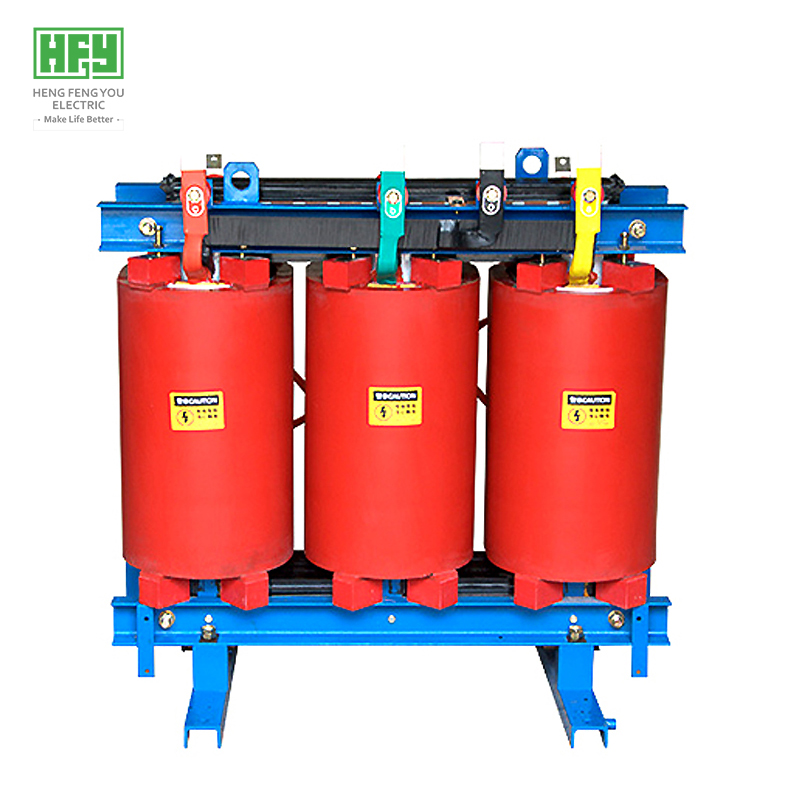

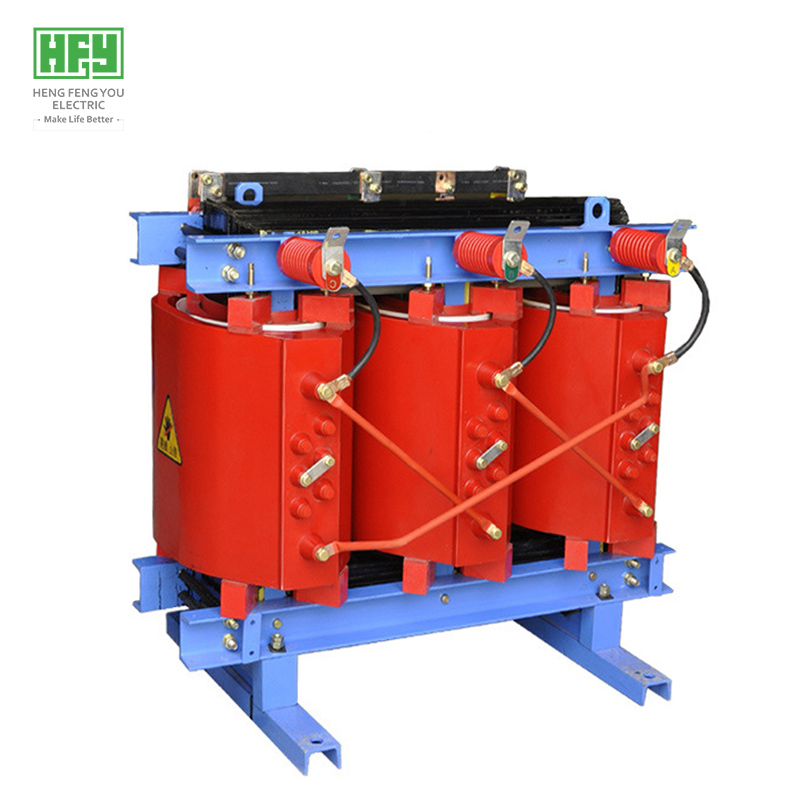

35kv三相环氧树脂浇筑干式配电变压器

所属分类：干式变压器
浏览次数： 169次
发布日期： 2022-04-07 21:57:30

产品概述： - 更低损耗，更加节能，比SCB11型变压器损耗节能30%
- 实际测量优于GB和IEC标准，CB CCC KEMA SASO等认证
- 更安全出色的防火性能，F1级别
- 高的抗雷电冲击水平(35kV产品为175kV)
- 备有完善的温度保护控制系统、强迫风冷条件下可以120% 额定负载运行
- 全球运行验证的高可靠性，已出口50多个国家和地区
- 主要应用于35kv城市配网、工矿企业与民用建筑供配电系统
- 产品主要目前销往东南亚、中东、非洲、南美等国家和地区
- 执行标准：IEC 60076系列、GB1094系列、GB/T6451-2008
- 外壳材料有铝合金、冷轧钢板、不锈钢等供用户选择（保护等级IP20、IP23等）

我要询价

产品优势

产品参数

订货须知

Product advantages

> 领先技术
- 高压铜带绕制技术，阻燃配方真空浇注
- 低压铜箔绕制技术，热固性环氧预浸布绝缘
- 优质铁芯45°全斜接缝步进叠片结构

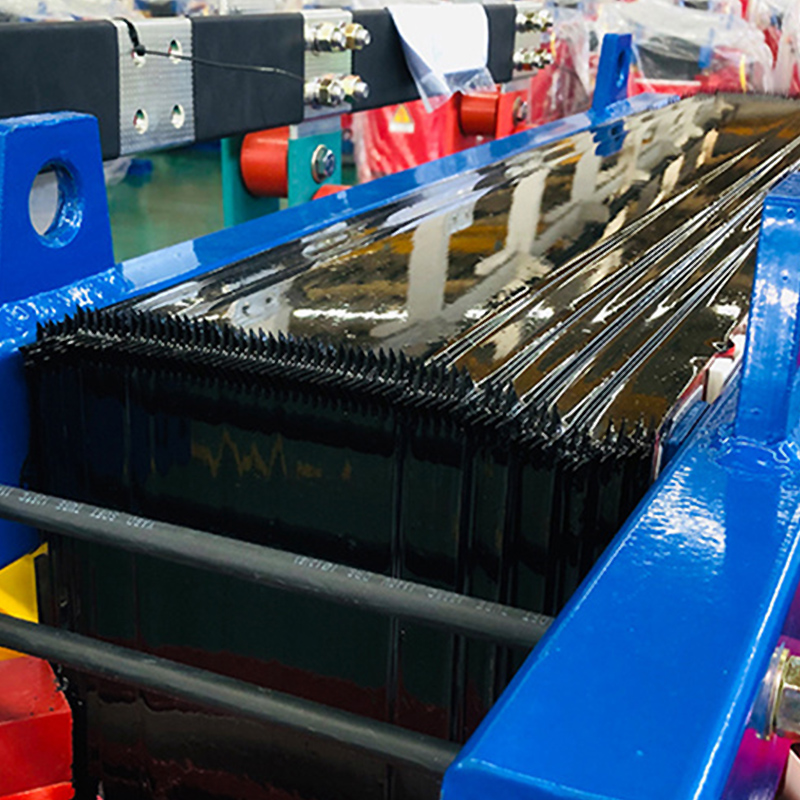

> 铁芯
- 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片
- 通过对硅钢片剪切和叠装的工艺的控制，使损耗水平和空载电流及噪音降至最低
- 在装配好的铁芯其表面封涂F级或H级铁芯漆以防尘腐和锈蚀

> 低压绕组
- 低压绕组以优质铜箔绕制而成
- 层间采用热固环氧预浸布绝缘
- 绕组端部用热固环氧预浸布绝缘
- 具备极好的绝缘耐受性能
- 对短路引起的径向应力有非常好的承受能力
- 低压绕组出线端子为镀锡铜排
- 将整个绕组放置在烘炉内加热至 140°C，经过4小时聚合，具备优异的抗工业气体的腐蚀能力

> 高压绕组
- 以绝缘铜线绕制，并应用由恒丰友电气独家专利的工艺技术
- 对于小容量产品，高压绕组采用从顶部到底部的线性电压梯度
- 对于容量较大产品，高压绕组采用“带绕”技术绕制
- 这些方法的应用使得相邻导体之间的电场非常低
- 在正常运行和运输过程中变压器牢靠结构

> 优质材料
- 宝钢、武钢硅钢片
- 中国生产优质无氧铜
- 瑞士亨斯迈环氧树脂(含阻燃填料)

> 专利技术
- 高压线圈在高度真空下浇注成型，浇注材料系统添加了独特的阻燃填料，这是恒丰友电气专利的技术。当变压器暴露在火焰中时，变压器会立即自熄。具有了特有而出色的阻燃特性及对恶劣工作环境的适应能力。

Product parameters

- 输入电压：35KV
- 输出电压：0.4KV
- 容量：30-2500KVA
- 备注：电压、容量、频率、联结组别及损耗均可按客户要求定制

额定容量Capacity	额定电压及分接范围Rated voltage&Off-load tapping			联结组标号 Vector GroupSymbol	空载损耗 NO-load loss（W）	负载损耗 Load loss（W） F级绝缘	空载电流 NO-load current（%）	短路阻抗Short circuit impedance(%)
	高压 H.V(kv)	高压分接范围 High pressure Tap range（%）	低压 L.V(kv)


30	11 10.5 10 6.6 6.3 6	±5% ±2.5%	0.4 0.69	Dyn11 Yyn0	150	710	2	4
50					215	1000	2	4
80					295	1380	1.5	4
100					320	1570	1.5	4
125					375	1850	1.3	4
160					430	2130	1.3	4
200		±5% ±2x2.5%			495	2530	1.1	4
250					575	2760	1.1	4
315					705	3470	1	4
400					785	3990	1	4
500					930	4880	1	4
630					1070	5880	0.85	4
630					1040	5960	0.85	6
800					1215	6960	0.85	6
1000					1415	8130	0.85	6
1250					1670	9100	0.85	6
1600					1960	11700	0.85	6
2000					2440	14400	0.7	6
2500					2880	17100	0.7	6
