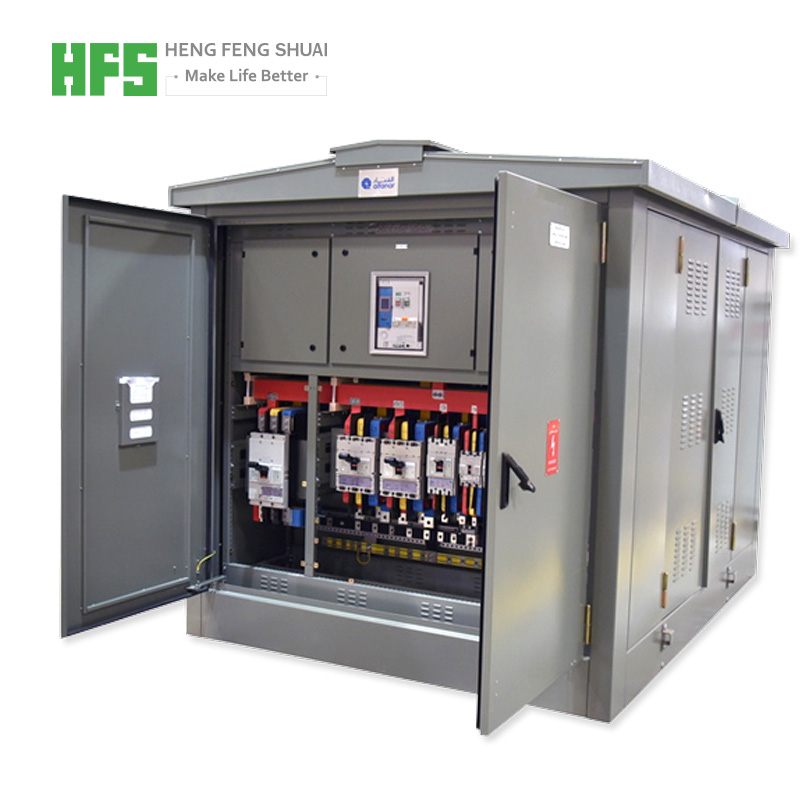

预装式智能箱式变电站（欧式箱变）

所属分类：箱变
浏览次数： 100次
发布日期： 2022-04-07 22:05:34

产品概述： - 预装式智能箱式变电站可取代传统室内的变电站，能满足用户电能计量、无功补偿、高、低压各种方案等配制要求，代表着中小型变电站的发展方向
- 额定交流频率50Hz/60HZ，最大工作电压到35KV，最大工作电流至5000A
- 本产品适用于工矿企业、码头、公共场所、高层建筑及居民小区的场所
- 产品主要销往亚洲、非洲等地区，提供OEM/ODM服务
- 执行标准：IEC60067 GB 17467-2010等

我要询价

产品优势

产品参数

订货须知

Product advantages

> 领先技术
- 全封闭、全绝缘结构，运行安全可靠
- 操作方便，免维护，设备造价低

> 外壳
- 箱体外壳具有牢固、隔热通风、性能稳定（防腐、防尘、防水)外形美观等特点
- 外壳材料有多种选择，如钢板、复合板、不锈钢板、水泥板等防护等级（IP67）

> 功能单元
- 分为高压室、低压室、变压器室三个独立区域
- 高压室选用XGN15、HXGN17或等（SF6）开关柜
- 低压侧采用面板式或柜装式结构组成用户所需供电方案，可满足动力配电、照明配电、无功补偿、电能计量等多种功能，其中主开关一般选用万能断路器，也可选用智能型断路器，安装灵活，操作简便
- 变压器可选用全密封油浸式变压器、也可选用干式变压器

> 母线系统
- 采用三相四线制或三相五线制
- 优质三相镀锡母线铜排，机械强度高，散热好

Product parameters

容量：2500kva美式箱变
额定电压：10kv、11kv、13.8kv、20kv、33kv、35kv；
最高运行电压（kV）38.5kv
使用条件：
1.温度：
最高日温度（℃）：40；最低日温度（℃）：-25；最大日温差（K）：25；最热月平均温度（℃）：30；最高年平均温度（℃）：20；日相对湿度平均值（≤%）：95；月相对湿度平均值（≤%）：90
2、海拔高度（≤m）：1000
3、太阳辐射强度（W∕cm2）：0.1
4、最大覆冰厚度（mm）：10
5、离地面高10m处，维持10min的平均最大风速（m/s）：35
6、地面水平加速度（m/s2）：2
7、安装场所：户外；8、污秽等级：Ⅲ

Ordering instructions

> 需客户应提供以下信息:
- 主回路方案图和次回路系统图
- 辅助电路电气原理图和接线端子布置图
- 设备布置图、组合图、平面布置图
- 设备主要电气元件型号、规格、数量
- 进出线方法和电缆规格
- 设备外壳材料及颜色
- 其它特殊要求可与厂家协商

- 欢迎客户验厂参观指导，提供OEM/ODM保护水平
