Product advantages

---

> 领先技术
  - 高压铜带绕制技术， 提高耐雷电性能
  - 低压铜箔绕制技术，优质A级绝缘材料绝缘
  - 漏磁小，机械强度高，抗短路能力强
  - 铁芯45°全斜接缝步进叠片结构

> 外壳
  - 日本三菱激光切割机和数控冲、减、折等设备保证加工的精度
  - ABB机器人自动焊接，激光检测，避免出现漏点，合格率99.99998%
  - 静电喷塑处理，50年不脱漆（涂层耐腐蚀100h内，硬度≥0.4 ）
  - 全密封结构、免维护免维修，正常运行使用寿命30年以上

> 铁芯
  - 铁芯的材料选用矿物氧化物绝缘的优质冷轧晶粒取向硅钢片(来自中国宝钢、武钢)
  - 通过对硅钢片剪切和叠装的工艺的控制，使损耗水平和空载电流及噪音降至最低
  - 铁芯特别加固，保证在正常运行和运输过程中变压器结构牢靠

> 绕组
  - 低压绕组以优质铜箔绕制而成，极好的绝缘耐受性能
  - 高压绕组通常以绝缘铜线绕制，使用恒丰友电气专利的工艺技术
  - 对短路引起的径向应力有非常好的承受能力

> 优质材料
  - 宝钢、武钢生产硅钢片
  - 中国优质无氧铜
  - 中国石油（昆仑石油）优质变压器油（25#）

> 其他说明

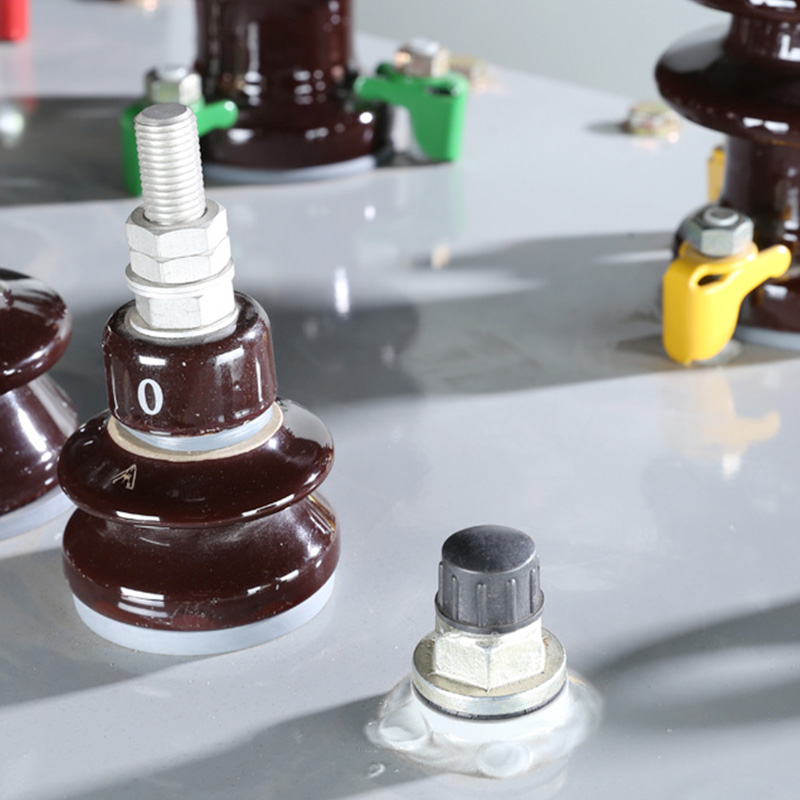

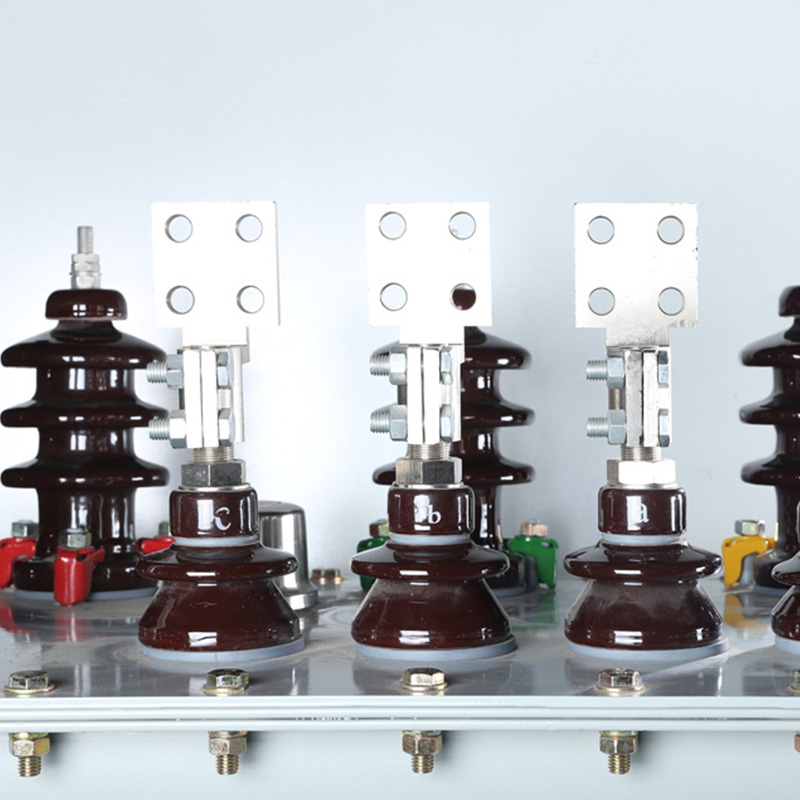

  - 低压出线端子为镀锡铜排
  - 高压出线端子为环型镀锡螺栓
  - 默认无载调压NLTC（可定制有载调压OLTC）分接开关5档或7档调节
  - 变压器630KVA以上配有气体继电器保护

> 专利技术
  - 得益于恒丰友电气“超低损耗节能电力变压器"专利技术，可实现节省5%的材料，变压器的损耗比市场同类产品降低10-20%，更加节能环保。


Product parameters

---

额定容量Capacity	额定电压及分接范围Rated voltage&Off-load tapping				联结组标号 Vector  GroupSymbol		空载损耗 NO-load loss（W）	负载损耗 Load loss（W）	空载电流 NO-load current	短路阻抗Short circuit impedance(%)
	高压 H.V(kv)	高压分接范围  High pressure   Tap range（%）		低压 L.V(kv)
50	33kV 35kV 38.5kV	±5% ±2x2.5%		0.4	Dyn11 Yyn0		160	1200/1140	1.3	6.5
100							230	2010/1910	1.1	6.5
125							270	2370/2260	1.1	6.5
160							280	2820/2680	1.0	6.5
200							340	3320/3160	1.0	6.5
250							400	3950/3760	0.95	6.5
315							480	4750/4530	0.95	6.5
400							580	5740/5470	0.85	6.5
500							680	6910/6580	0.85	6.5
630							830	7860	0.65	6.5
800							980	9400	0.65	6.5
1000							1150	11500	0.65	6.5
1250							1400	13900	0.6	6.5
1600							1690	16600	0.6	6.5
2000							1990	19700	0.55	6.5
2500							2360	23200	0.55	6.5
3150							2810	27600	0.5	6.5
4000							3360	33000	0.5	6.5
5000							3970	39100	0.5	6.5



Ordering instructions

---

  - 变压器主要参数（电压、容量、损耗等主要参数）
  - 变压器使用环境（海拔、温度、湿度、场所等）
  - 其他定制化需求（分接开关、颜色、油枕等）
  - 最小起订量1台，7天内全球发货
  - 正常交货周期30天，全球范围快速发货
