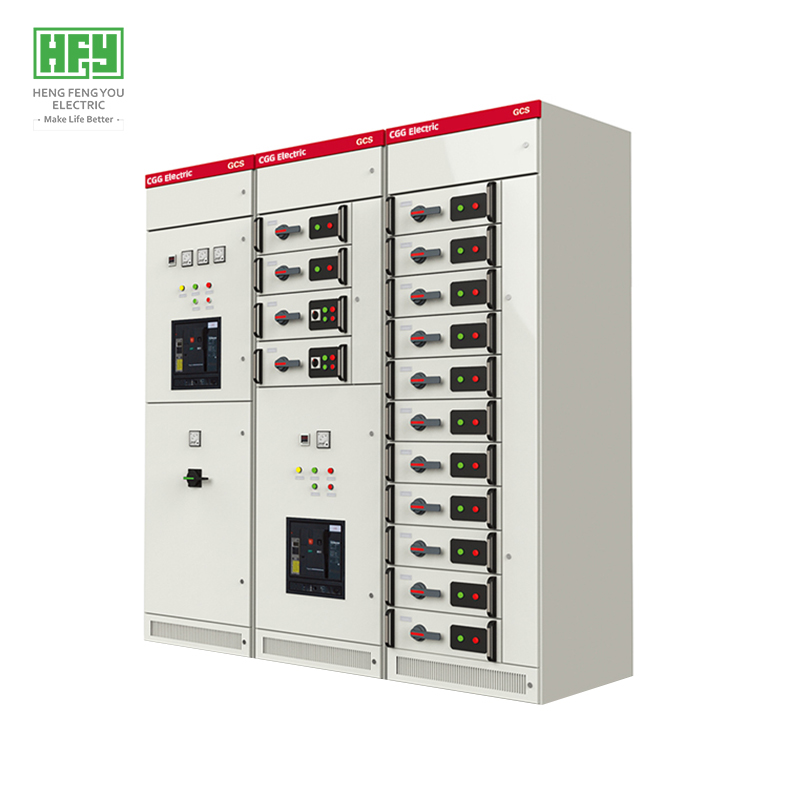

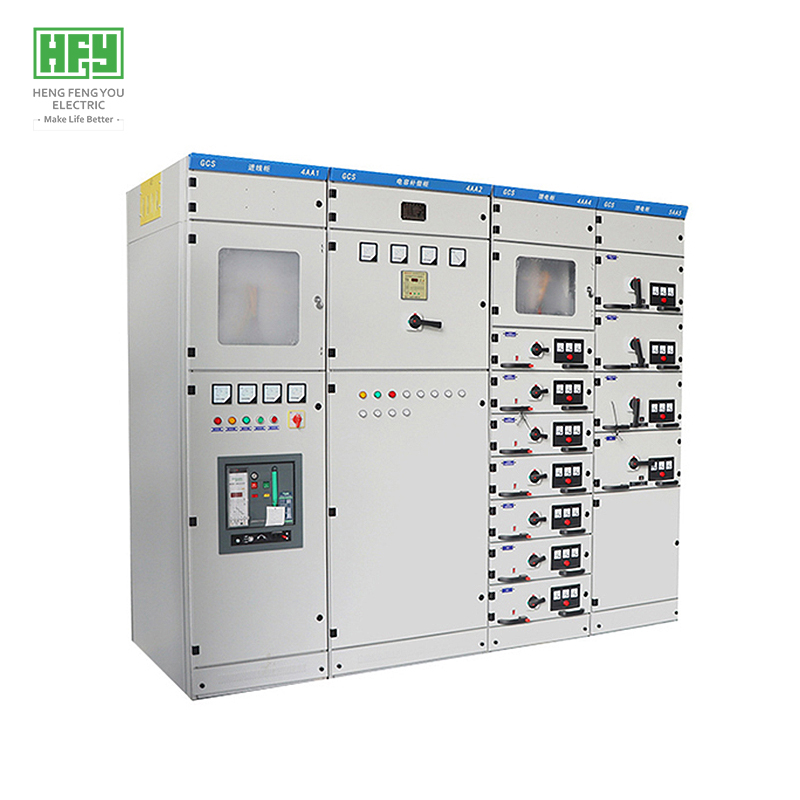

GCK系列低压抽出式开关柜

所属分类：低压开关柜
浏览次数： 63次
发布日期： 2022-04-07 22:04:14

产品概述： - 低压配电系统中作为受电馈电、母联、照明、电动机控制及功率补偿之用
- 包含动力中心（PC）和电动机控制中心（MCC）之功能
- 额定交流频率50Hz/60HZ，最大工作电压到660V，最大工作电流至3150A
- 全球50多个国家和地区运行验证的高可靠性
- 主要应用于工业园区、城市住宅小区、商业中心、高层建筑等配电场所
- 满足众多国际标准：IEC60439、BS5486、VDE0660、GB7251、NEMAIC2-322、JB/T9661等

我要询价

产品优势

产品参数

订货须知

Product advantages

> 领先技术
- 标准防腐及盐雾环境方案，满足现场严苛环境要求
- 柜架为组合装配式结构，采用异型钢材，角板定位螺栓连接的无焊结构，提高了安装精度
- 通用性强，可配置国内外各种品牌断路器，如正泰NXM系列、ABB Tmax系列，施耐德 NSX 系列等
- 分断能力高，动热稳定性能好，结构先进，各种方案单元任意组合
- 单台柜体所容纳的回路较多，节省点地面积，维护方便和安全防护等级高（IP30）

> 柜体
- 整体采用2-3mm优质冷轧热浸镀锌板
- 激光数控设备切割、打孔、折弯，保证加工精度
- 外部采用静电环氧粉末喷涂，50年不脱漆
- 成型尺寸、开孔尺寸、设备间隔实行模数化(模数E=20mm)。

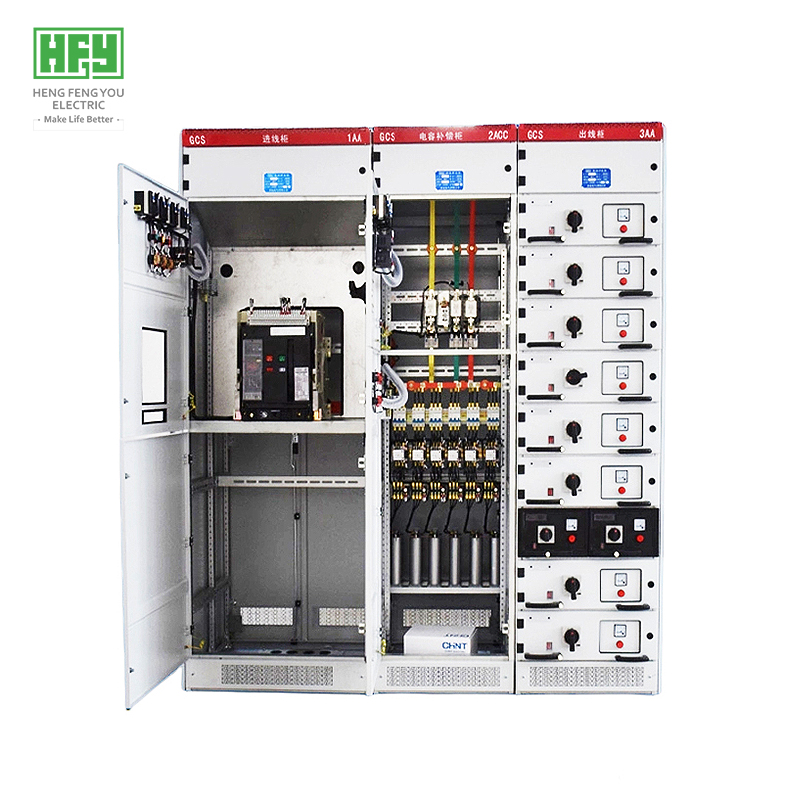

- 柜架分成母线、功能单元、电缆三个相互隔离的区间，可防止事故扩散和便于带电维修

> 功能单元(抽屉部分)
- 功能单元：馈电单位、电动机单元、公用电源单元
- 隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸时，门板打不开
- 主开关的操作机械可用一把撬锁锁定在合闸或分闸位置，可安全的进行电气设备的维修
- 功能单元背面具有主电路进出线插头，辅助电路二次插头及接地插头
- 接地插头使抽屉在分离试验连接位置时，起到了保护电路的连续性
- 功能单元隔室采用活动金属隔板隔开，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不能触及垂直母线

> 母线系统
- 采用三相四线制或三相五线制
- 优质三相镀锡母线铜排，机械强度高，散热好
- 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击

> 加工组装
- 无尘化车间，保证绝缘性
- 装配工人至少经过6个月以上的培训上岗
- 二次接线为全自动端子压接机，保证接线可靠
- 螺栓加固使用电动工具保证合适扭矩
- 铜线母排为数控裁断、打孔、折弯，保证精度
- 出厂前的各种实验测试，保证设备正常运行

Product parameters

额定工作频率		50
额定工作电压(V)		380, 660
额定绝缘电压（V)		660
额定工作电流(A)	水平母线	630-3150
	垂直母线	600
额定短时附受电流	水平母线	80kA(有效值VI秒
	垂直母线	50kA(有效值)/1秒
额定峰值耐受电流	水平母线	176kA/0.1s
	垂直母线	llOkA/O.ls
主电路接插件（A)		200, 400
铺助电路接插件(A)		10
工频耐压 1分钟（V)		2500
防护等级		1P40
換作方式		就地，远方，自动
