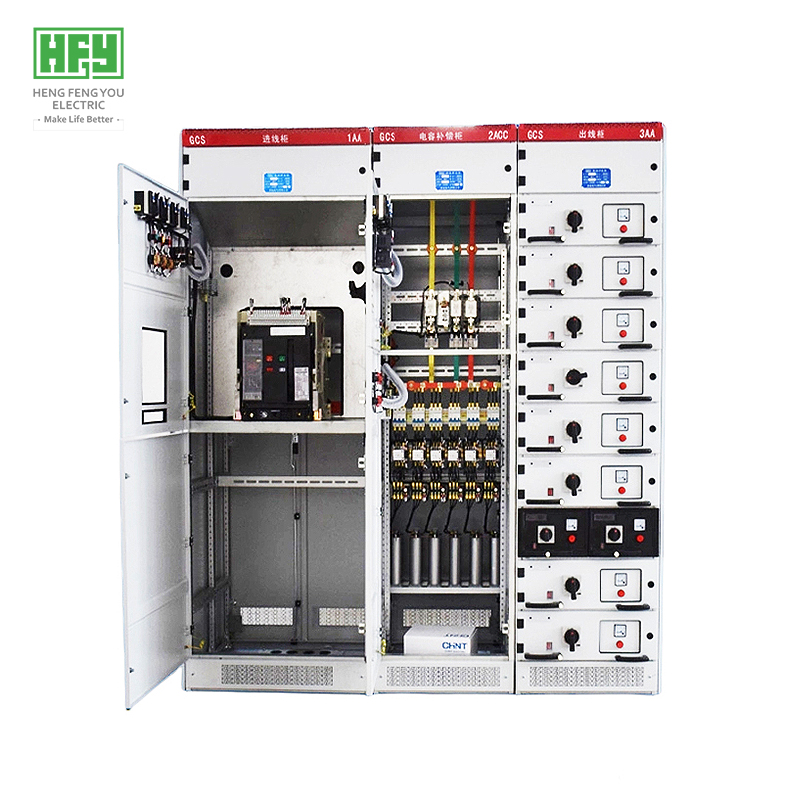

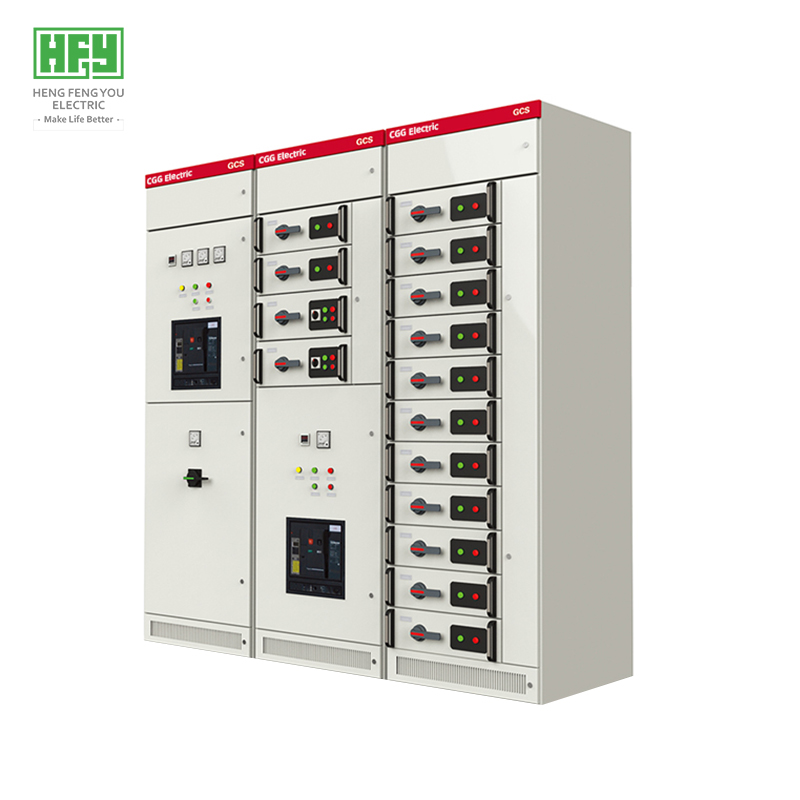

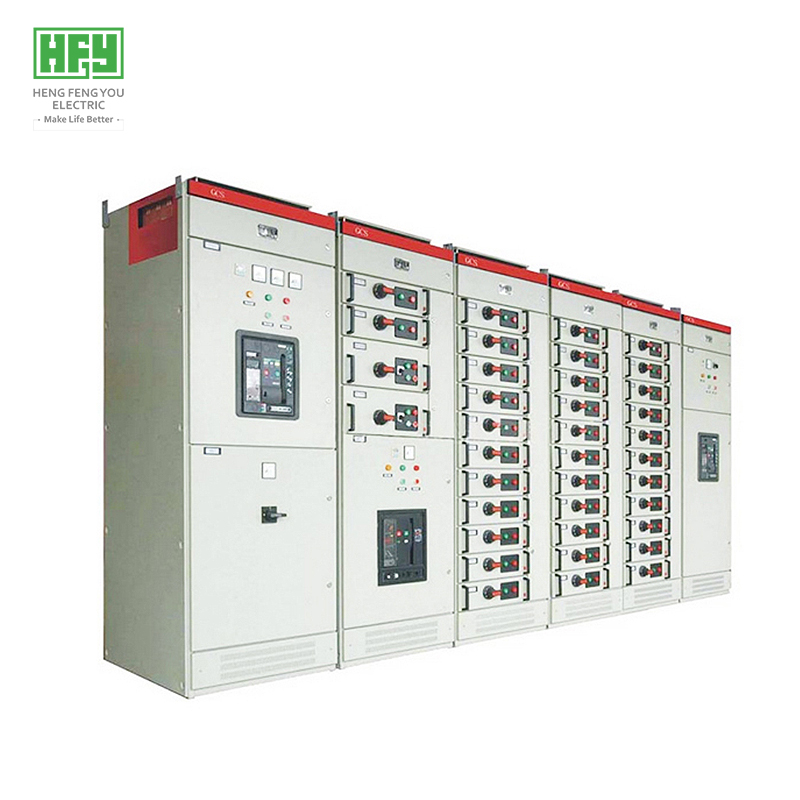

GCS低压抽出式开关柜

所属分类：低压开关柜
浏览次数： 185次
发布日期： 2022-04-07 22:03:58

产品概述： - 主要用于发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置
- 额定交流频率50Hz/60HZ，最大工作电压到660V，最大工作电流至4000A
- 全球50多个国家和地区运行验证的高可靠性
- 主要应用于发电厂、石油化工、冶金等自动化程度高，要求与计算机接口的场所等配电场所
- 满足众多国际标准：IEC60439、BS5486、VDE0660、GB7251、NEMAIC2-322、JB/T9661等

我要询价

产品优势

产品参数

订货须知

Product advantages

> 领先技术
- 标准防腐及盐雾环境方案，满足现场严苛环境要求
- 分断能力高，动热稳定性能好，结构先进，各种方案单元任意组合
- 单台柜体所容纳的回路较多，安全防护等级高（IP30）维护方便

> 柜体
- 整体采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和9.2mm的安装孔
装配形式为两种，全组装式结构和部份（侧框和横梁）焊接式结构
- 隔室分为功能单元室、母线室和电缆室，各室的作用相对独立便于带电维修
- 激光数控设备切割、打孔、折弯，保证加工精度
- 外部采用静电环氧粉末喷涂，50年不脱漆
- 成型尺寸、开孔尺寸、设备间隔实行模数化(模数E=160mm)

> 功能单元(抽屉部分)
- 抽屉层高的模数为160mm（分为1/2单元,1单元,3/2单元,2单元,3单元），单元回路最大额定电流400A
- 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。
- 每台MCC柜能安装11个一单元的抽屉或22个1/2单元的抽屉，其中一单元以上抽屉采用多功能后板
- 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
- 抽屉单元设有机械联锁装置，主开关在合闸时，门板打不开
- 抽屉单元有足够数量的二次插接件，可满足计算机接口和自控回路对接点数量的要求

> 母线系统
- 采用三相四线制或三相五线制
- 优质三相镀锡母线铜排，机械强度高，散热好
- 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击

> 加工组装
- 无尘化车间，保证绝缘性
- 装配工人至少经过6个月以上的培训上岗
- 二次接线为全自动端子压接机，保证接线可靠
- 螺栓加固使用电动工具保证合适扭矩
- 铜线母排为数控裁断、打孔、折弯，保证精度
- 出厂前的各种实验测试，保证设备正常运行

- 欢迎客户验厂参观指导，提供OEM/ODM保护水平

Product parameters

辅助电路额定电压(V)			AC220、380(400)DC110、220	FN12-10	FZN25-12
额定频率(赫兹)			50(60)	12
额定绝缘电压(V)			660(1000)
额定电流(A)		横排	W4000
额定电流(A)		垂直母线(MCC)	1000	50
母线额定短时间允许电流(kA/1 s)			50, 80	630
母线额定峰值容许电流(kA/ 0.1s)			105, 176	630
工频试验电压(V/1min)		主电路	2500	Not less than 100
工频试验电压(V/1min)		辅助电路	1760	1250
母线		三相四线系统	A. B、C、PEN	20/4;
母线		三相五线制	A. B、C、PE、N	Ground switch 20/2
保护级别			IP30、 IP40	50
11		额定短路电流(峰值)	50
12	结合	保险丝额定电流	A	100
13	电器	额定传输电流	A	1500	2000
14		额定短路分断电流	kA	31.5
15		配备保险丝型号		SQLAJ-12(XRNTa-10)
16	机械寿命		次	2000	10000
17	辅助电路承受1min工频电压		kV	2
18	电动操作机构工作电压		V	Ac/dc 220;110
19	保护水平			IP2X
20	尺寸(宽×深×高)		mm	650(850)x900x2000(2200)
