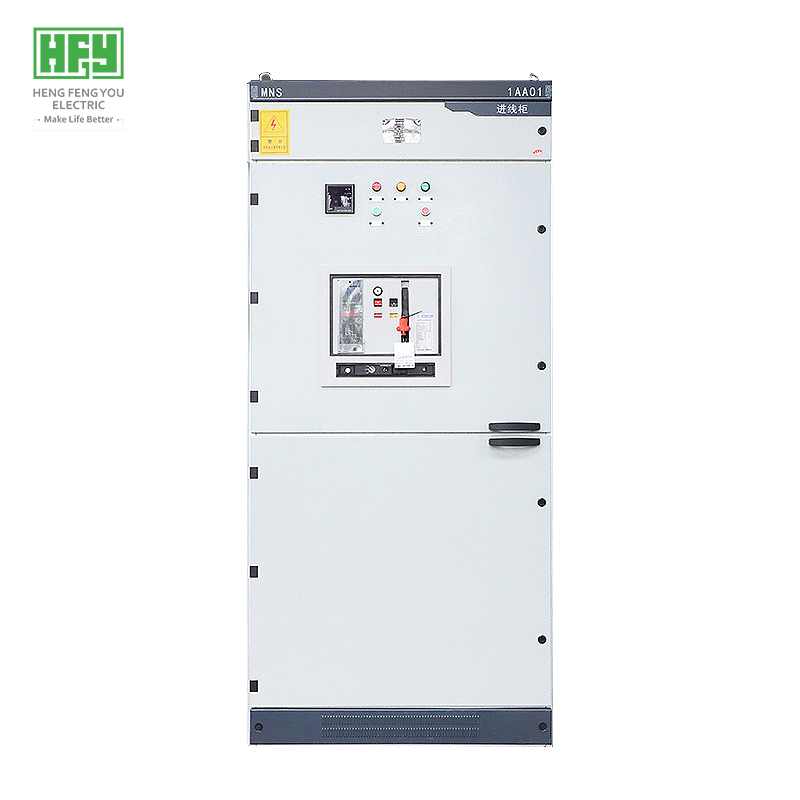

MNS系列低压抽出式开关柜

所属分类：低压开关柜
浏览次数： 84次
发布日期： 2022-04-07 22:03:40

产品概述： - 在引自瑞士ABB技术上，经恒丰友电气改良分为标准型和经济型

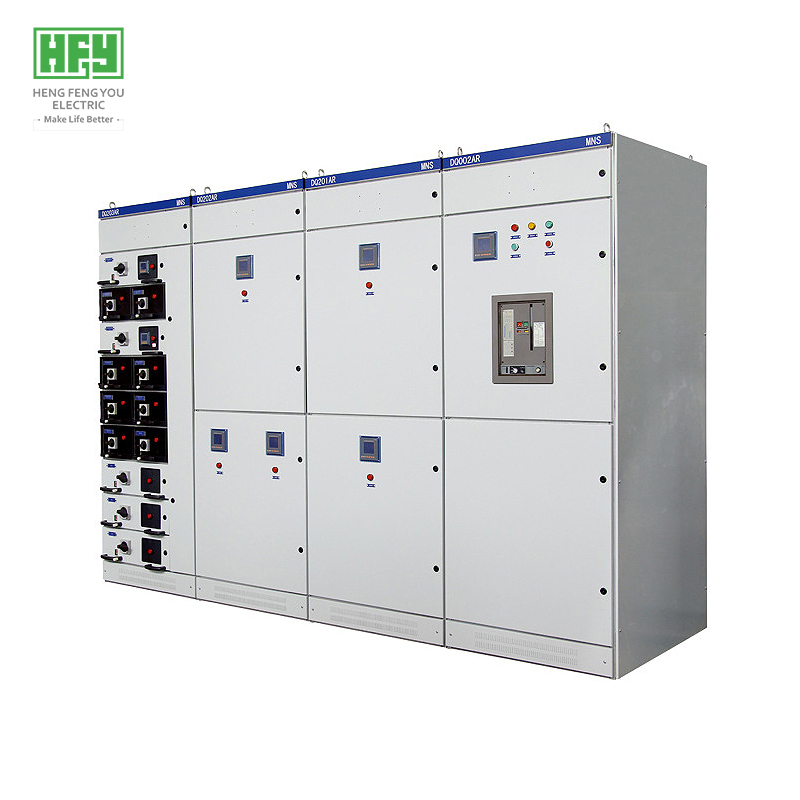

- 柜型分为三种：动力配电中心柜(PC)，电动机控制中心柜(MCC)和功率因素自动补偿柜
- 用于低压配电系统中作为受电馈电、母联、照明、电动机控制及功率补偿之用
- 额定交流频率50z/60HZ，最大工作电压到660V，最大工作电流至3150A
- 全球50多个国家和地区运行验证的高可靠性
- 主要应用于变电站、工矿企业、大型电厂、石油化工、高层建筑、基础设施等各个领域
- 满足众多国际标准：IEC60439 BS5486 VDE0660、GB7251、NEMAIC2-322、JB/T9661等

我要询价

产品优势

产品参数

订货须知

Product advantages

> 领先技术
- 标准防腐及盐雾环境方案，满足现场严苛环境要求
- 锁紧自攻螺钉和8.8级高强度螺栓作联接，因而柜体安装精度高
- 通用性强，可配置国内外各种品牌断路器，如正泰NXM系列、ABB Tmax系列，施耐德 NSX 系列等
- 分断能力高，动热稳定性能好，结构先进，各种方案单元任意组合
- 设计紧凑，以较小的空间能容纳较多的功能单元
- 采用高强度阻然型工程塑料组件或金属隔板，具备CT1300等级以上的防漏电性能

> 柜体
- 整体采用2-3mm优质冷轧热浸镀锌板
- 激光数控设备切割、打孔、折弯，保证加工精度
- 外部采用静电环氧粉末喷涂，50年不脱漆
- 成型尺寸、开孔尺寸、设备间隔实行模数化(模数E=25mm)

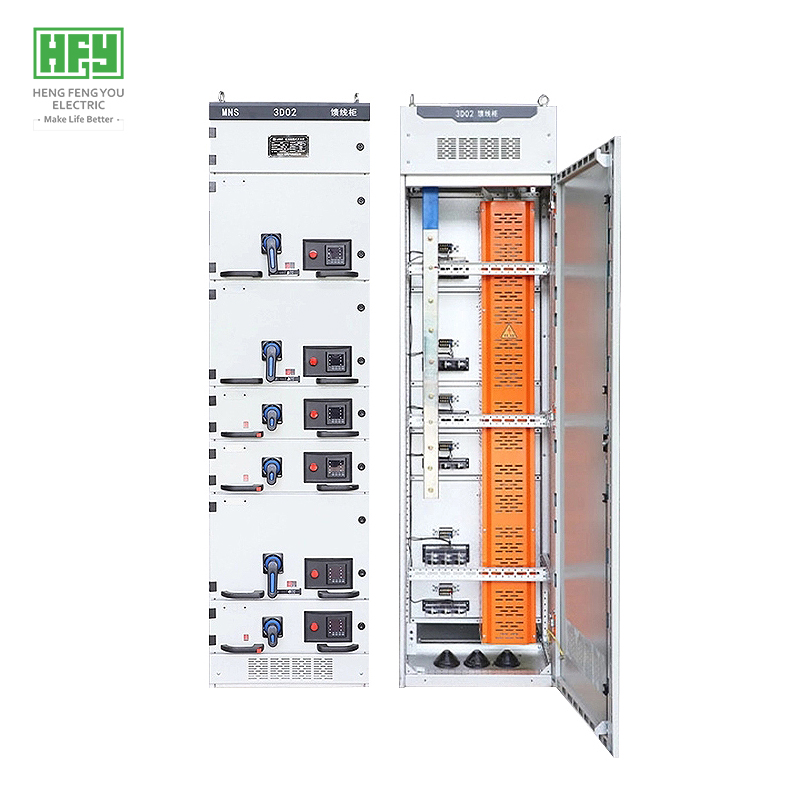

> 功能单元
- 可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可任意选用组装
- 200余种组装件可以组成不同方案的柜架结构和抽屉单元

> 母线系统
- 采用三相四线制或三相五线制
- 优质三相镀锡母线铜排，机械强度高，散热好
- 水平母线装于柜顶、N线既可以装于柜顶或柜下部，PE线装于柜下部

> 加工组装
- 无尘化车间，保证绝缘性
- 装配工人至少经过6个月以上的培训上岗
- 二次接线为全自动端子压接机，保证接线可靠
- 螺栓加固使用电动工具保证合适扭矩
- 铜线母排为数控裁断、打孔、折弯，保证精度
- 出厂前的各种实验测试，保证设备正常运行

Product parameters

项目		參数
额定绝缘电压 (V)		660V(1000)V
额定工作电压 (V)		380V、660V
主母线工作电流		5000A
主母线额定耐受电流		lOOkA/ls
主母线额定峰值耐受电流		220kA/0.1s
配电母线（垂直母线）工作电流		lOOOA
配电母线（垂直母线）峰值电流	标准型	105kA(值)/0.1s
配电母线（垂直母线）峰值电流	加强型	176kA(值)/0.1s
